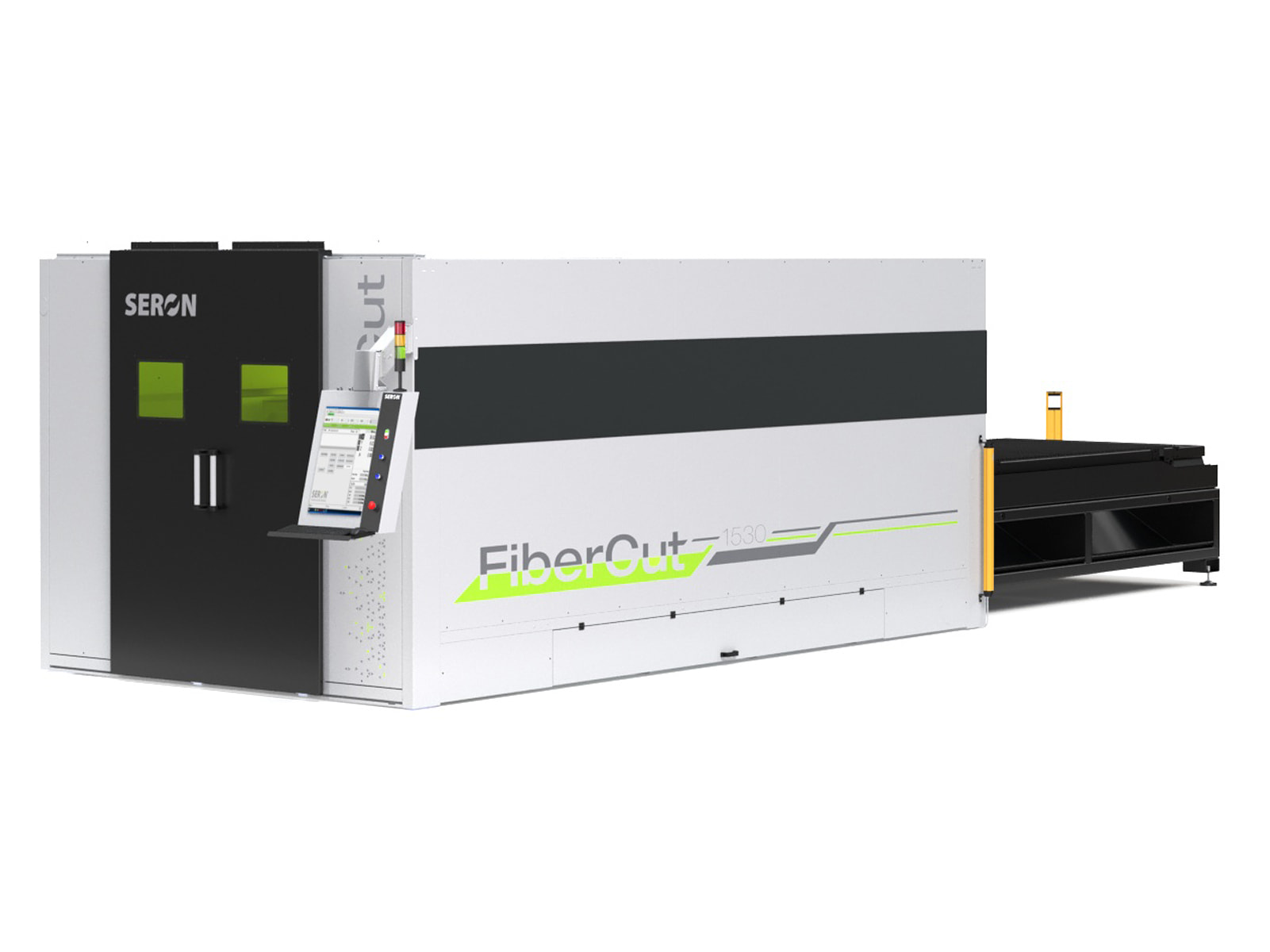

SERON Fiber LinearCut
Didelio dinamiškumo Fiber lazerinio pjovimo staklės su magnetinėmis linijinėmis pavaromis.
Fiber LinearCut FLC sukurta greitam ir itin tiksliam lakštinio metalo pjovimui. Linijinių pavarų technologija leidžia pasiekti labai didelį judesių greitį ir pagreitį, išlaikant aukštą pozicionavimo tikslumą.
.jpg)
Fiber lazeris, sukurtas dideliam dinamiškumui
SERON Fiber LinearCut FLC – didelio našumo Fiber lazerinio pjovimo staklės, skirtos plienui ir spalvotiesiems metalams pjauti.
Išskirtinis šios serijos bruožas – magnetinės linijinės pavaros, leidžiančios labai greitai pasiekti nustatytą judėjimo greitį ir eliminuoti tradicinėms mechaninėms pavaroms būdingą laisvumą.

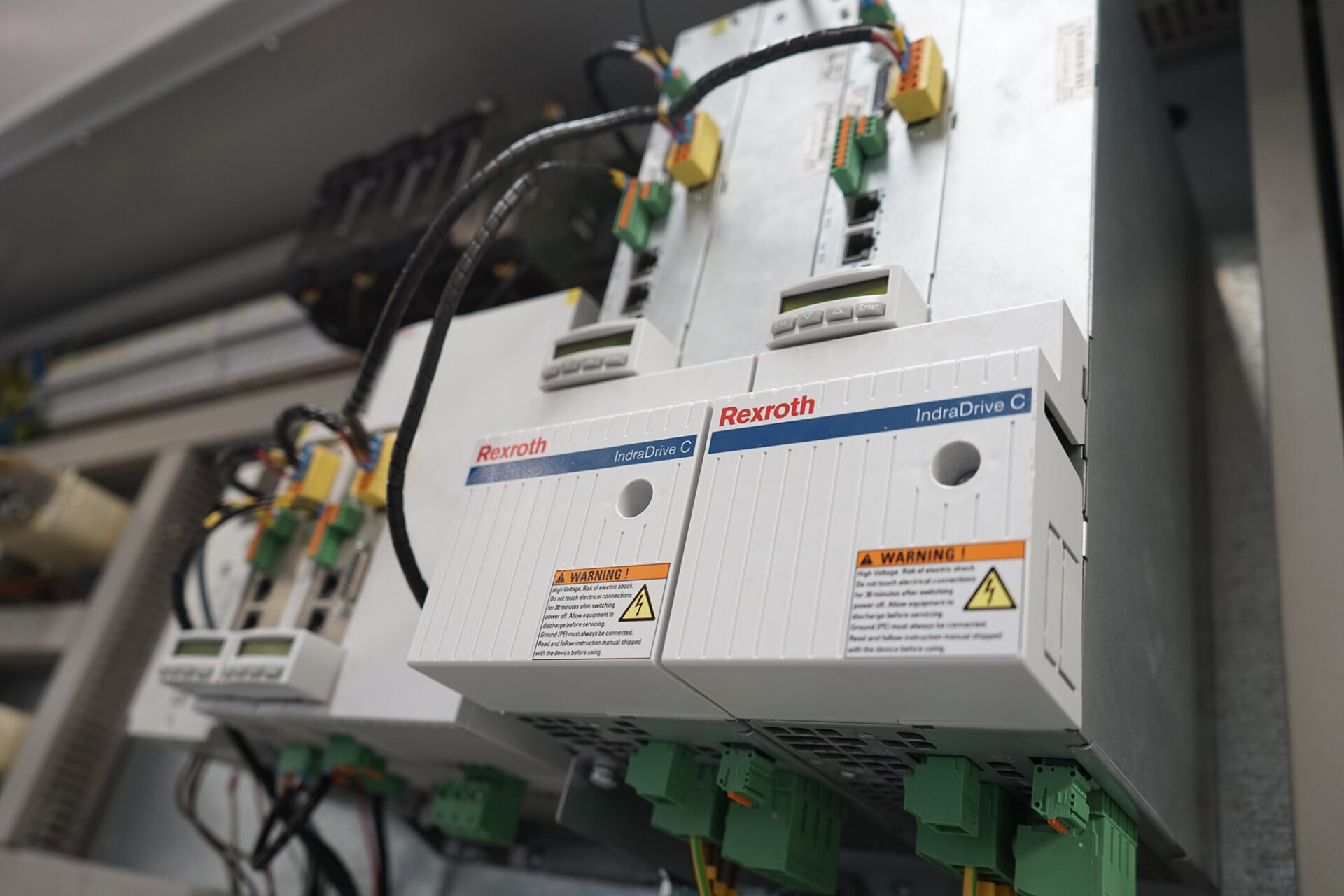

Magnetinės pavaros be mechaninio kontakto
Fiber LinearCut FLC naudoja aukštos klasės magnetines linijines pavaras ir Bosch Rexroth matavimo sistemas.
Skirtingai nuo tradicinių sukamųjų pavarų, judėjimas sukuriamas elektromagnetiniu lauku, todėl eliminuojama dalis besisukančių mechaninių komponentų ir jų inercija.
Dėl bekontakčio veikimo taip pat nėra mechaninėms perdavimo sistemoms būdingo atgalinio laisvumo.
Didelis greitis. Didelis pagreitis. Trumpesnis ciklas.
Maksimalus staklių judėjimo greitis
Maksimalus pagreitis
Pozicionavimo pakartojamumas
Maksimali Fiber lazerio galia

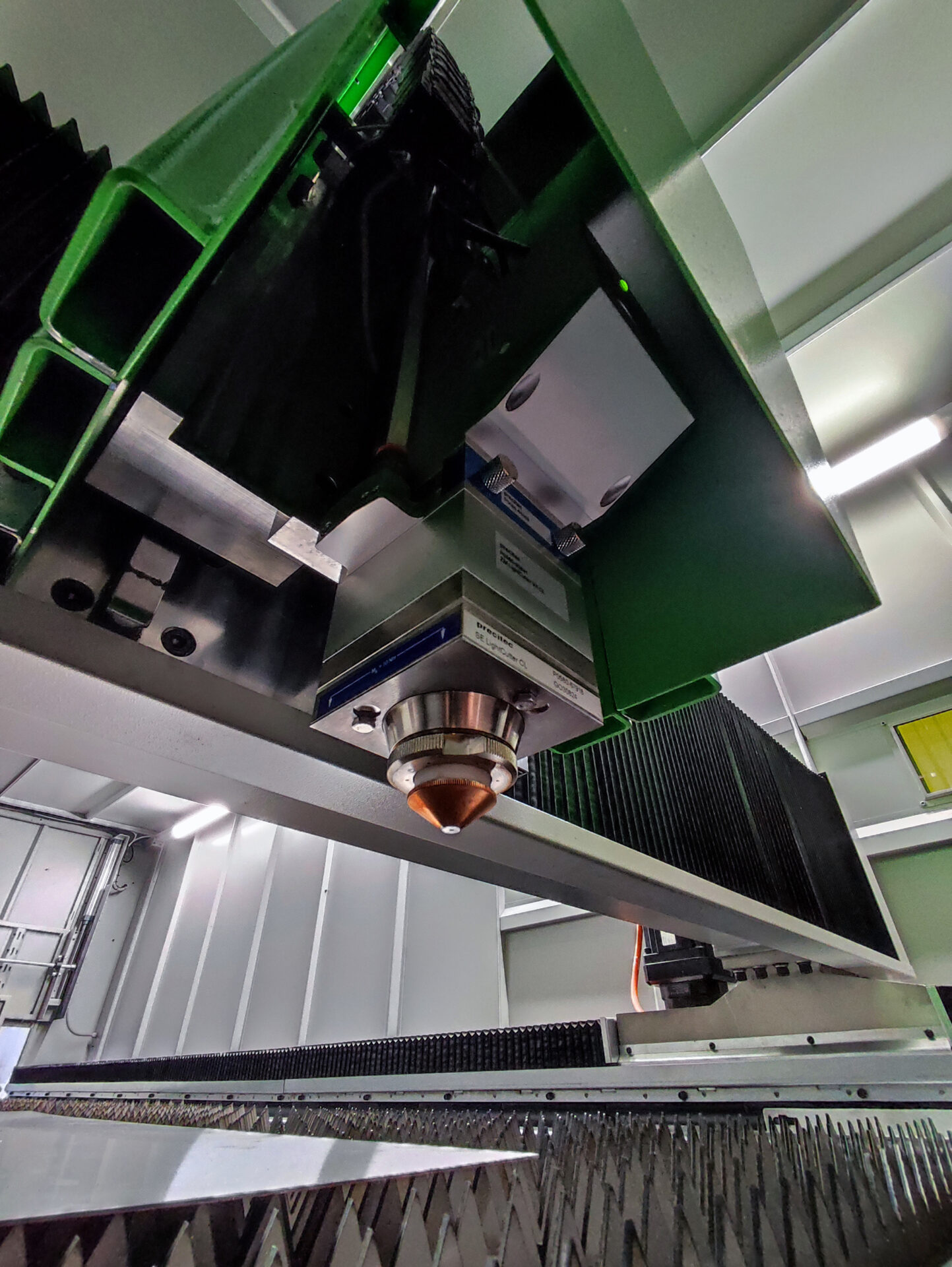

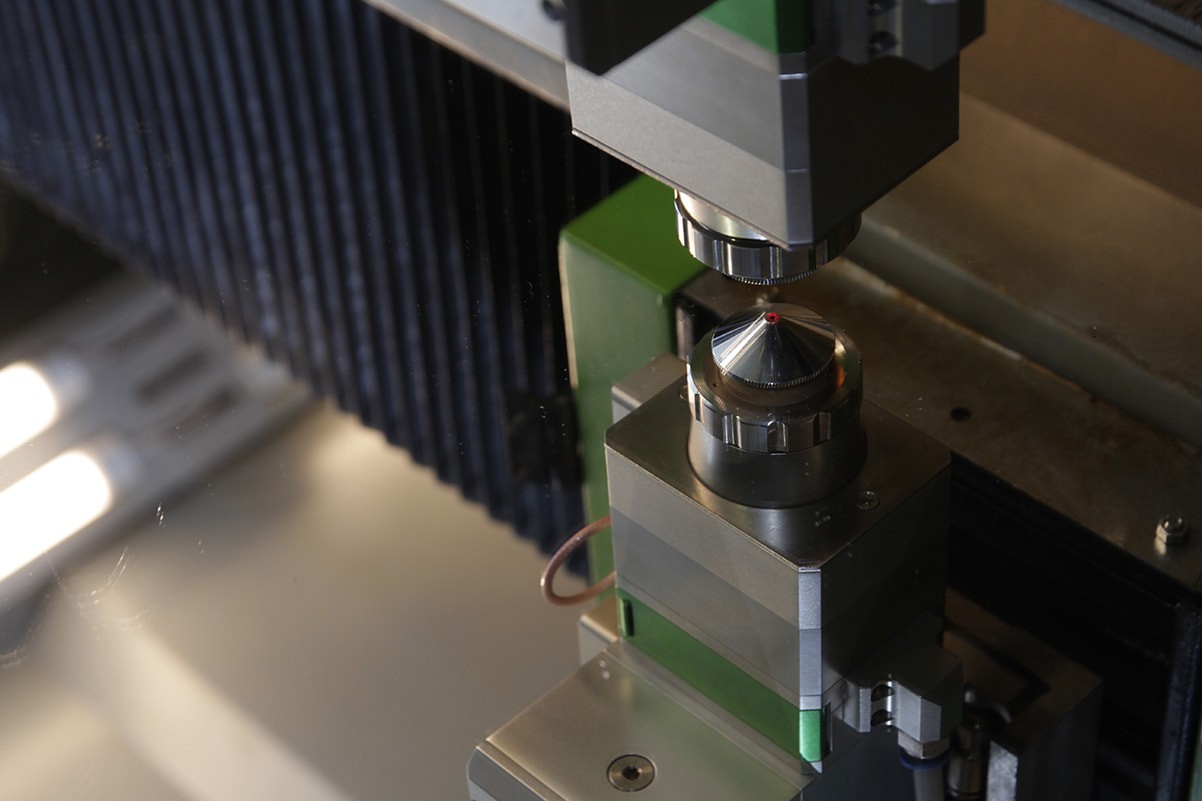

Dinaminis fokusavimas ir automatinė aukščio kontrolė
Fiber LinearCut naudojama automatiškai fokusuojama lazerio galvutė su greita jutiklių sistema.
Dinaminė fokusavimo sistema leidžia pritaikyti spindulio parametrus skirtingoms proceso fazėms – medžiagos pradūrimui ir pačiam pjovimui.
Judanti optika galvutės viduje aktyviai keičia židinio padėtį pagal pasirinktą technologinį procesą.

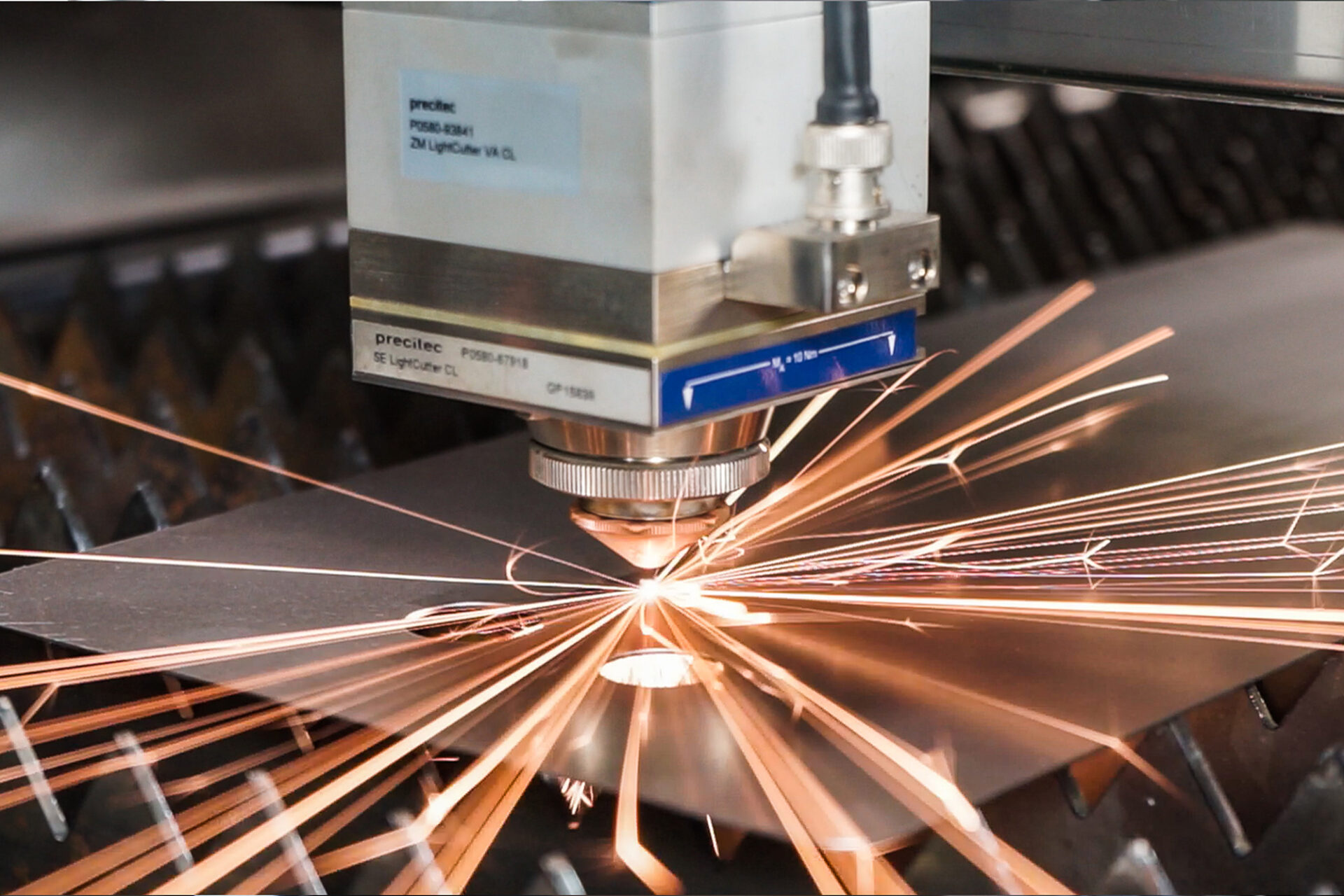

Tikslus lakštinio metalo pjovimas
Pozicionavimo pakartojamumas – 0,001 mm
Linijinių pavarų ir tikslių matavimo sistemų derinys leidžia FLC serijai pasiekti itin aukštą pozicionavimo pakartojamumą.
Didelė dinamika ypač svarbi pjaunant daug smulkių ir sudėtingų kontūrų, kai bendram gamybos laikui didelę įtaką turi ne tik pats pjovimas, bet ir greiti staklių judesiai tarp kontūrų.
Monolitinis plieninis stovas
Suvirinta konstrukcija termiškai stabilizuojama ir tiksliai mechaniškai apdirbama iš vieno bazavimo.
Lengva X ašies sija
X ašies judanti sija gaminama naudojant kompozitines medžiagas ir aliuminį, siekiant sumažinti judančią masę.

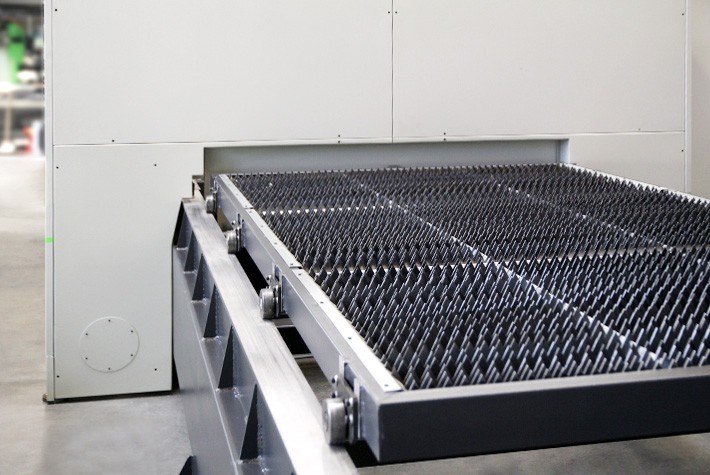

Efektyvus lakšto panaudojimas

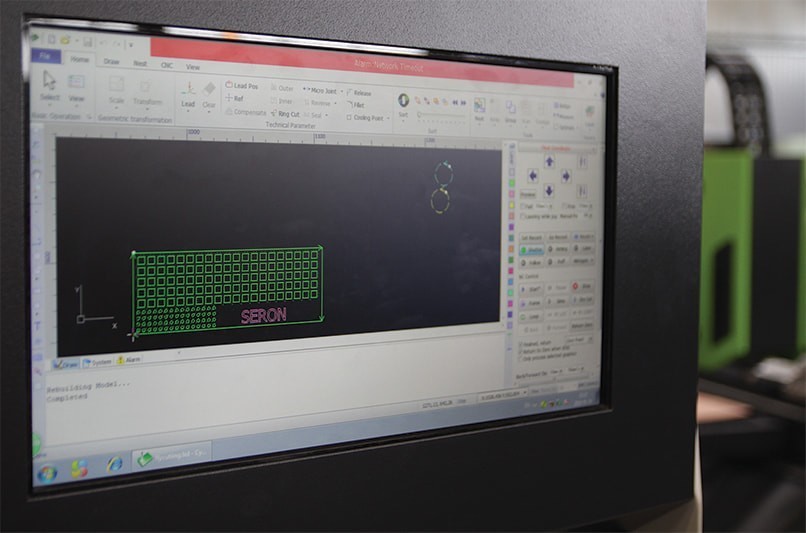

Staklių konstrukcija ir CNC sistema pritaikytos greitam detalių išdėstymui bei lakštinio metalo apdirbimui.
Nestingo technologija padeda maksimaliai išnaudoti lakštą ir sumažinti gamybos atliekų kiekį.

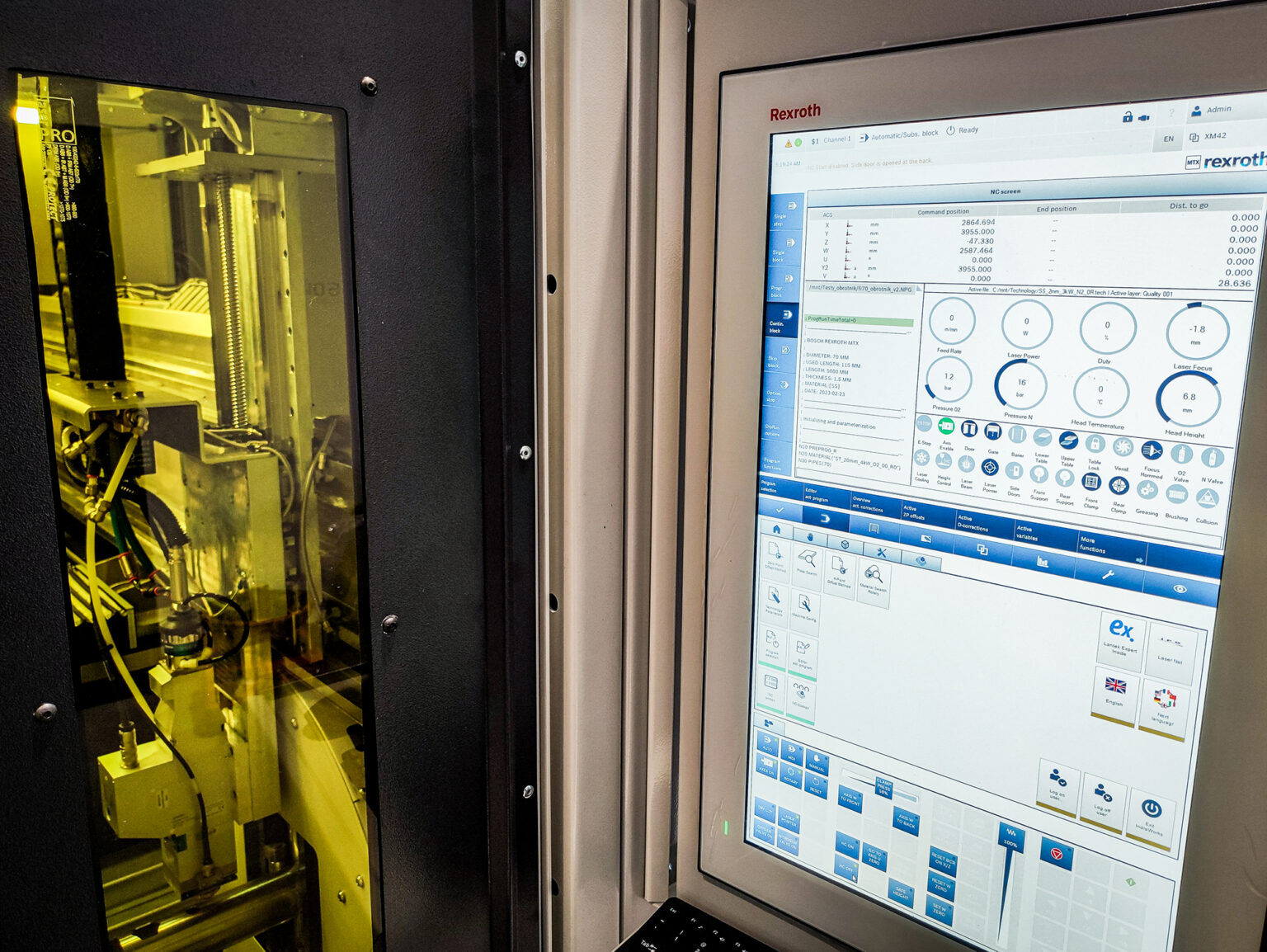

Bosch Rexroth realaus laiko valdymo sistema
Staklių valdymo sistema naudoja realaus laiko interpolatorių su aktyviu trajektorijos prognozavimu ir Sercos komunikacijos protokolu.

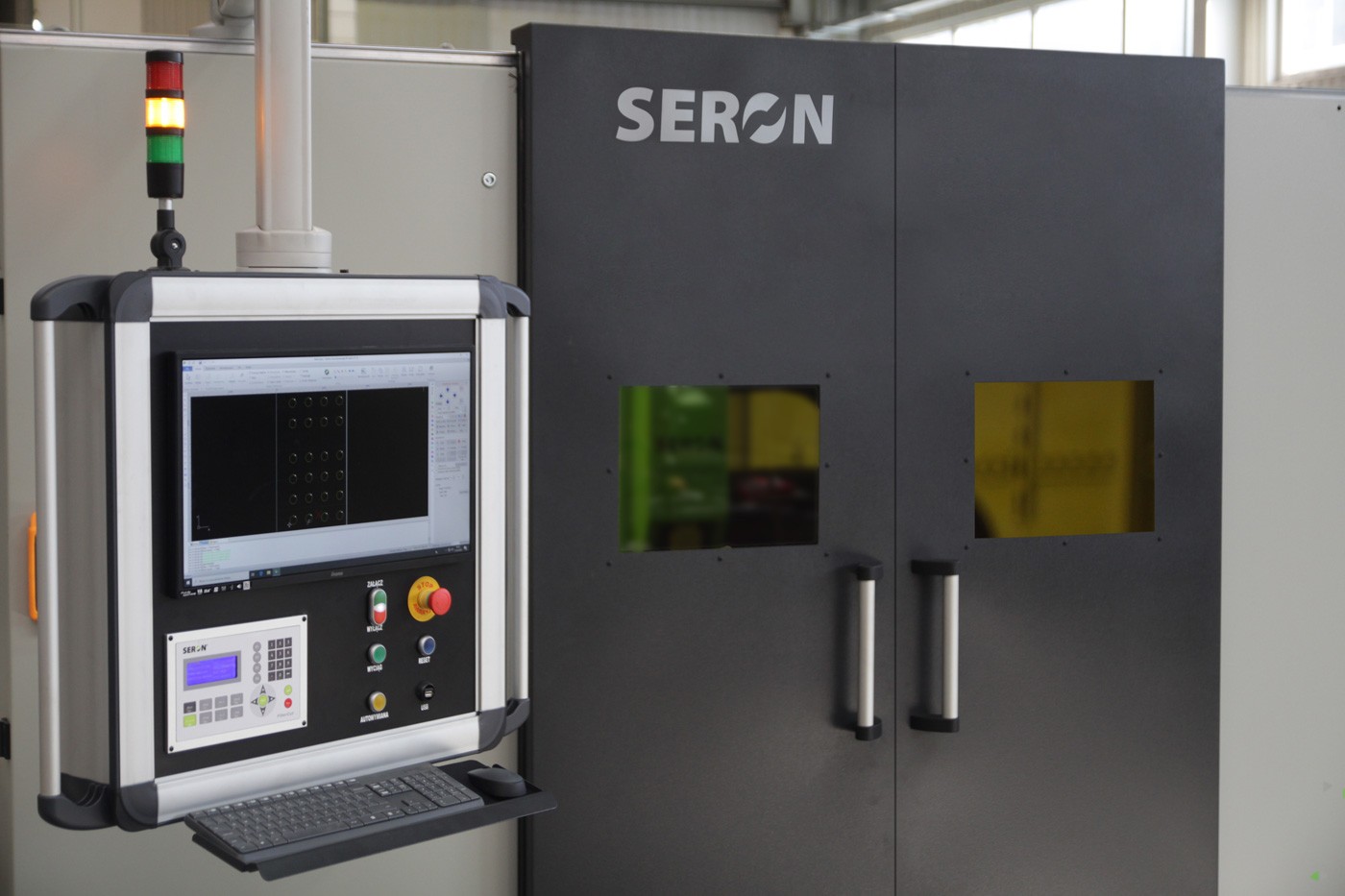

Operatorius turi jutiklinį ekraną, vizualizuotą pjovimo trajektoriją, integruotą formų biblioteką ir galimybę perduoti programas per LAN tinklą.
SERON Fiber LinearCut FLC

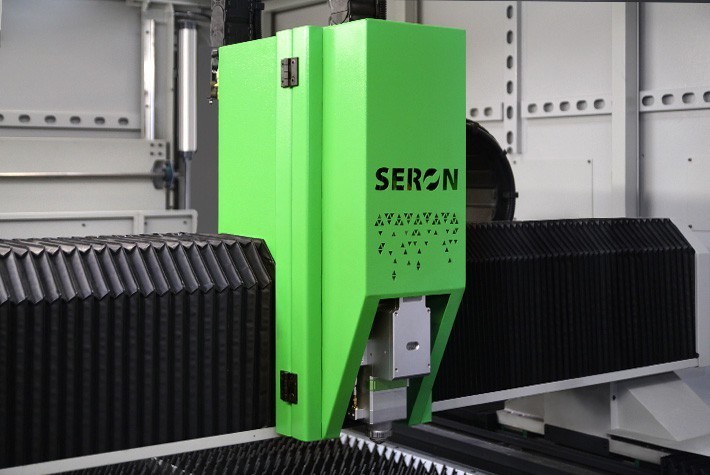

Mažai eksploatacinių elementų
Fiber technologijai nereikalinga tradicinė CO₂ lazeriams būdinga sudėtinga veidrodžių optinė sistema.
Mažesnis eksploatacinių komponentų skaičius ir paprastesnė priežiūra padeda mažinti staklių eksploatavimo sąnaudas.

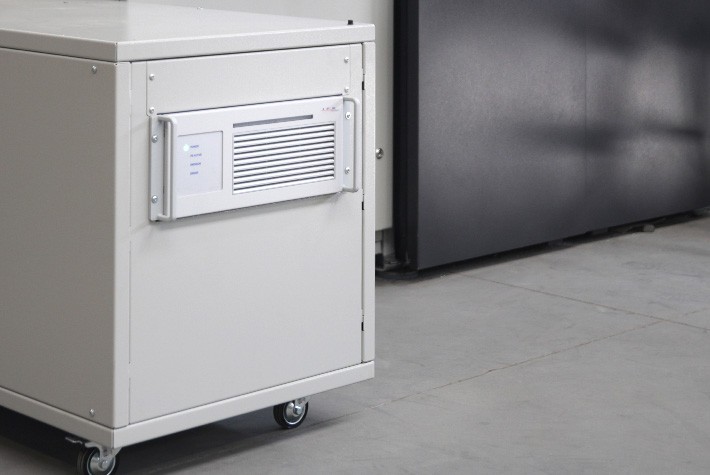

Apie 70 % mažesnis elektros energijos suvartojimas
SERON nurodo, kad Fiber lazerio technologijos efektyvumas, palyginti su CO₂ lazerio šaltiniais, leidžia sumažinti elektros energijos suvartojimą maždaug 70 %.

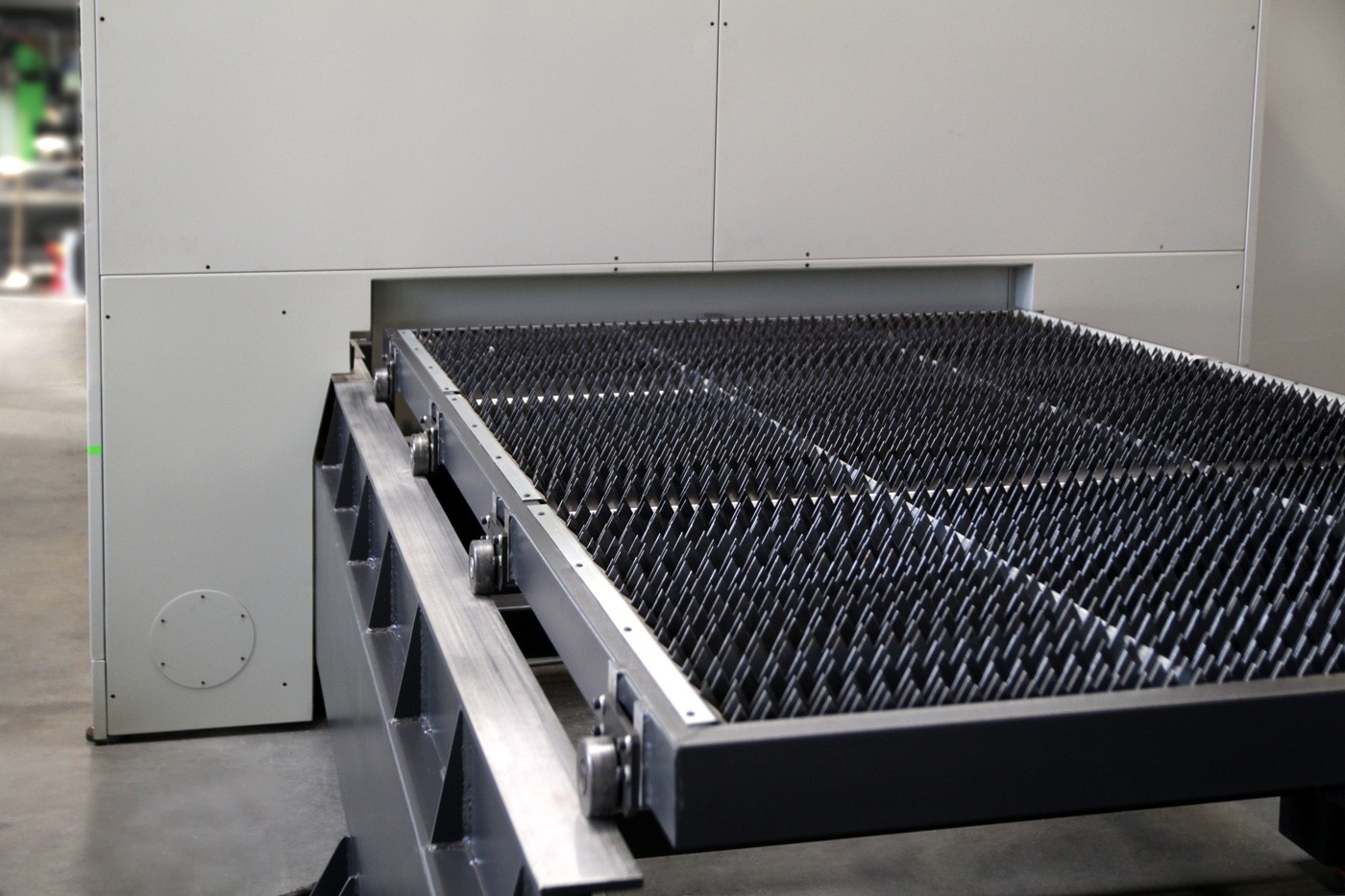

Pramoniniam lakštinio metalo pjovimui
Fiber LinearCut gali būti gaminama su skirtingomis darbo zonomis – nuo 1550 × 3050 mm iki 2050 × 6050 mm.
Maksimali gamintojo nurodoma stalo apkrova yra 265 kg/m².
Metalai, skirti Fiber lazeriniam pjovimui
LinearCut konfigūracija pagal jūsų gamybą
Parenkant Fiber LinearCut įvertiname pjaunamas medžiagas, jų storius, lakštų formatą, detalių geometriją ir planuojamą gamybos našumą.
Pagal užduotį parenkama darbo zona, lazerio galia ir papildoma įranga.
Kai svarbus maksimalus pjovimo dinamiškumas
Atsiųskite pjaunamų metalų rūšis, storius, lakšto formatą ir gaminamų detalių pavyzdžius. Parinksime tinkamą Fiber LinearCut konfigūraciją.
