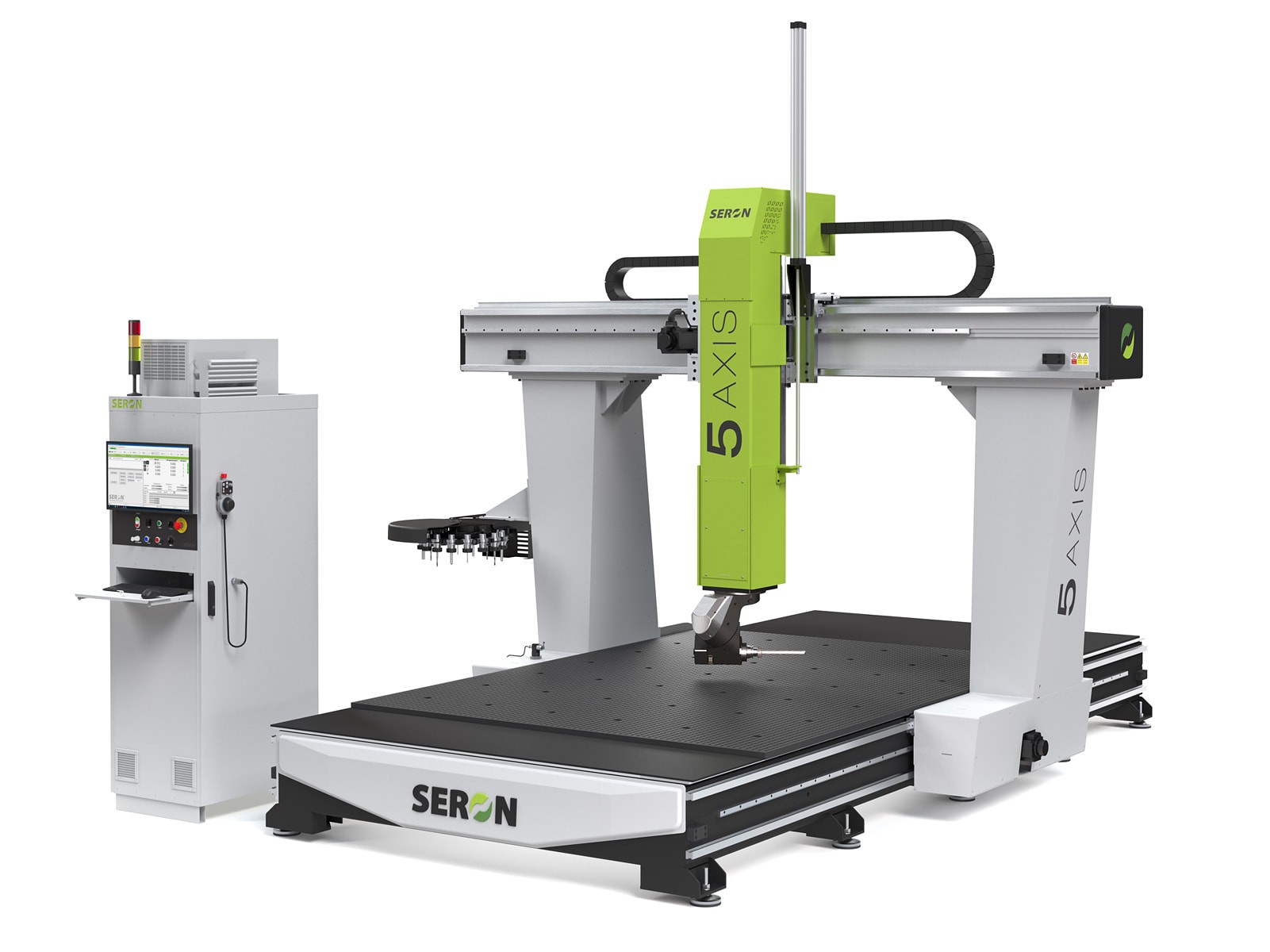

5 Axis Pro+
Profesionalus 5 ašių CNC apdirbimo centras sudėtingoms 3D detalėms, formoms, modeliams ir pramoniniams komponentams gaminti vienu ruošinio tvirtinimu.
Stacionarus darbo stalas, judantis portalas ir pasukamas elektros velenas A bei C ašyse leidžia tiksliai apdirbti sudėtingus erdvinius paviršius iš skirtingų kampų, sumažinant papildomų ruošinio perstatymų skaičių.
Sudėtingų erdvinių detalių apdirbimas
SERON 5 Axis Pro+ skirtas darbams, kuriuose 3 ar 4 ašių staklėms reikėtų kelių ruošinio tvirtinimų arba atskirų technologinių operacijų. Pasukamas elektros velenas leidžia įrankį orientuoti ruošinio atžvilgiu ir atlikti sudėtingą daugiapusį bei erdvinį apdirbimą.
Ši architektūra ypač naudinga gaminant formas, modelius, prototipus, skulptūrinius elementus, štampus ir kitus 3D gaminius. Gamintojas nurodo, kad 5 ašių technologija tokias detales gali pagaminti gerokai efektyviau nei paprastesnės 3 ar 4 ašių sistemos.

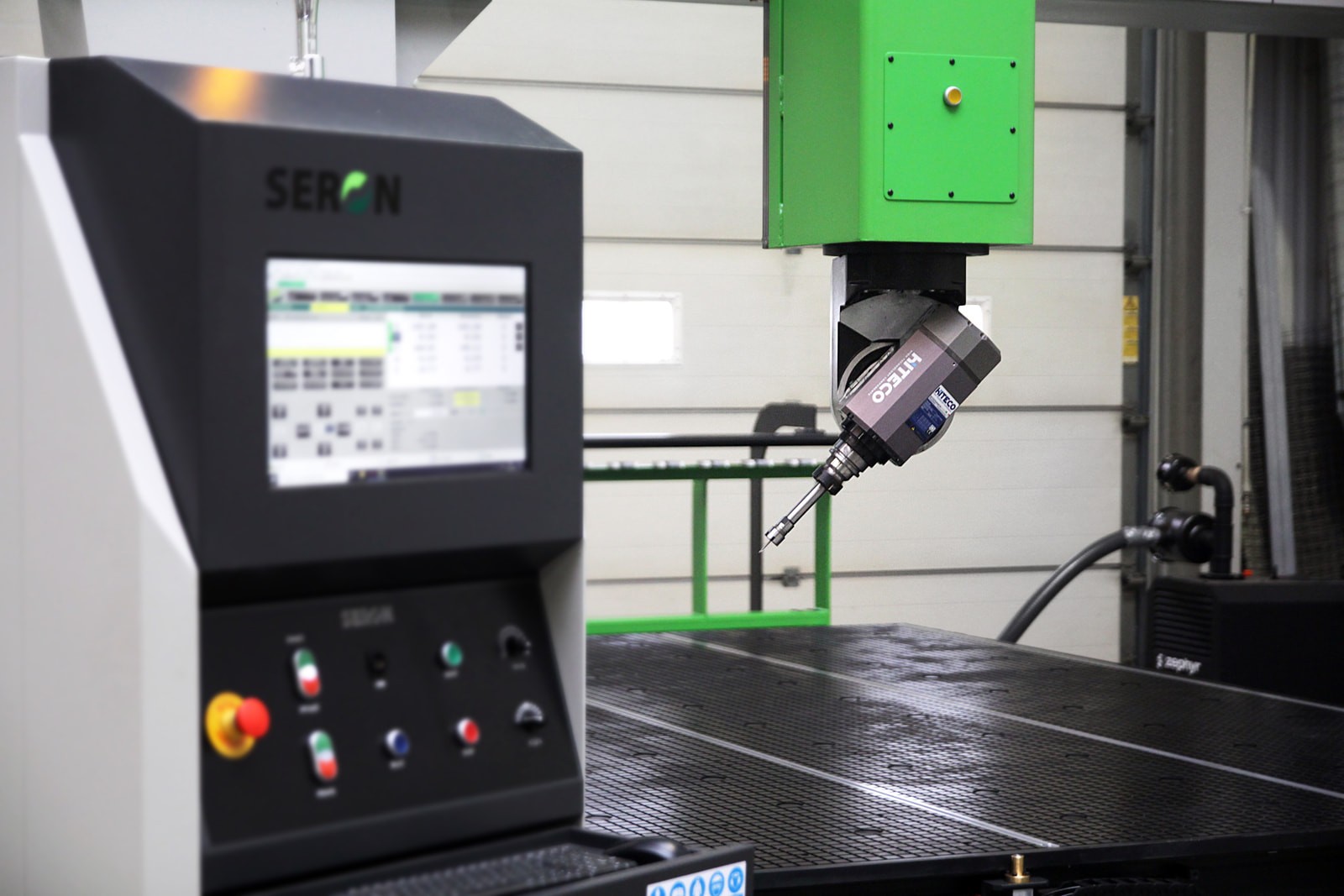

Linijinės X, Y, Z ir pasukamos A, C ašys
Penkių valdomų ašių sistema leidžia keisti ne tik įrankio padėtį erdvėje, bet ir jo kampą ruošinio paviršiaus atžvilgiu. Tai suteikia galimybę frezuoti sudėtingus kontūrus, nuožulnias plokštumas, gilius paviršius ir erdvines formas.
Kur naudojamas 5 Axis Pro+
Formos ir modeliai
Termoformavimo, laminavimo ir liejimo formos, modeliai, prototipai ir master-modeliai.
Sudėtingos 3D detalės
Erdviniai paviršiai, skulptūros, dekoratyviniai ir techniniai elementai, kuriems reikia apdirbimo įvairiais kampais.
Automotive
Prototipai, modeliai, formos ir sudėtingos geometrijos komponentai transporto bei automobilių pramonei.
Aviacijos sprendimai
Didelio tikslumo ir sudėtingos erdvinės geometrijos komponentų bei modelių gamybos užduotys.
Aliuminis ir spalvotieji metalai
Aliuminio, žalvario, vario ir bronzos detalių frezavimas pagal parinktą technologinę konfigūraciją.
Mediena, plastikai, kompozitai
Masyvi mediena, MDF, fanera, plastikai, putos, Dibond, Alucobond ir kitos technologinės medžiagos.

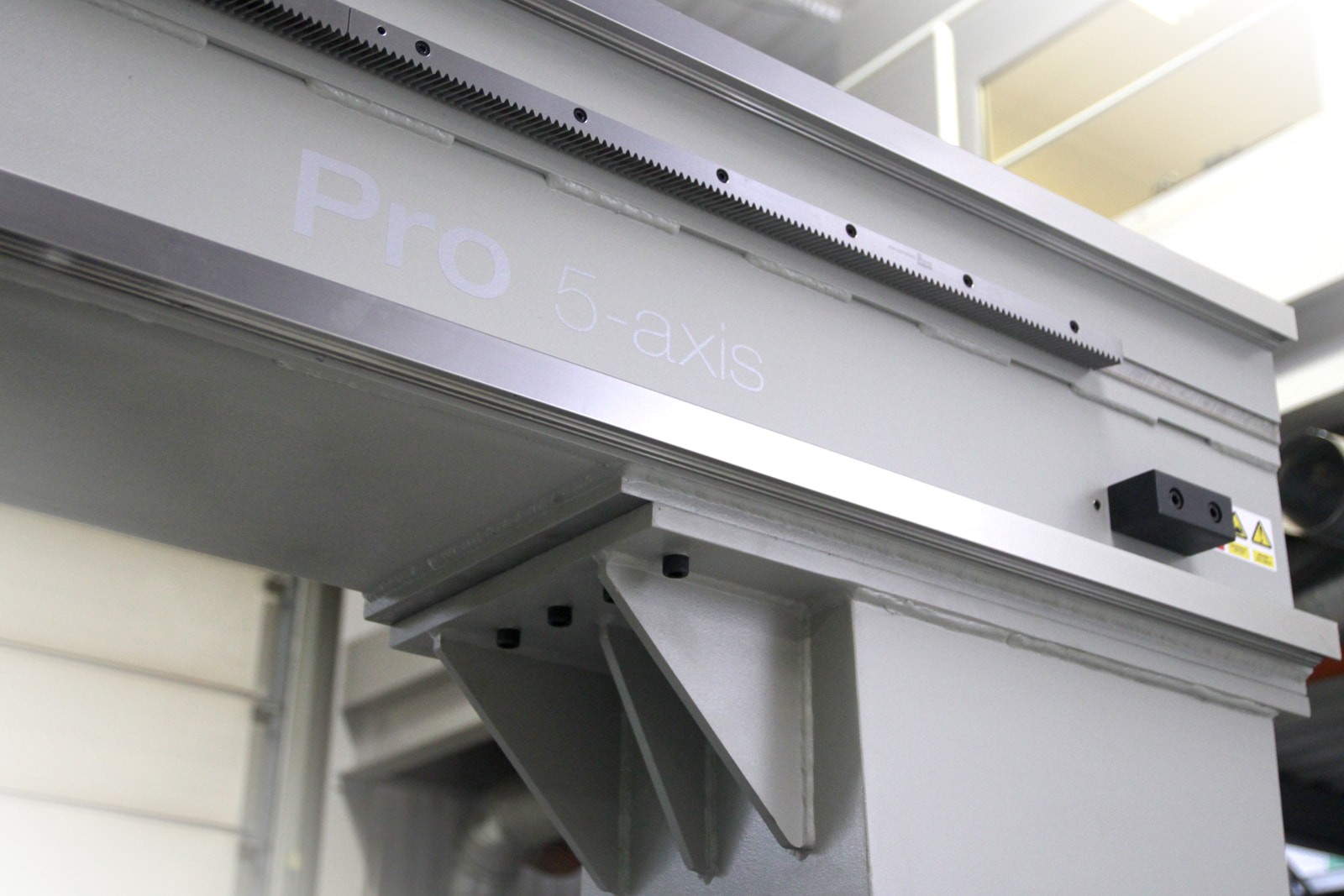

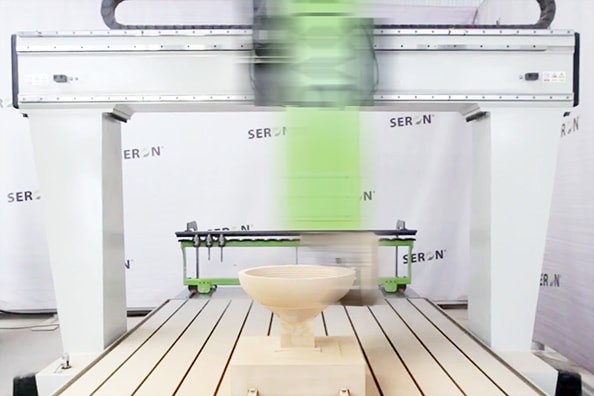

Stacionarus stalas ir judantis portalas
Konstrukcija gaminama iš suvirintų, briaunuotų plieninių elementų. Gamintojo duomenimis, konstrukcija prieš precizinį apdirbimą yra stabilizuojama, o jos geometrija formuojama tiksliai apdirbant bazinius paviršius.
Didelių konfigūracijų staklių masė gali siekti iki 30 tonų. Judančiuose elementuose naudojami sprendimai, skirti išlaikyti aukštą dinamiką kartu su konstrukcijos standumu.

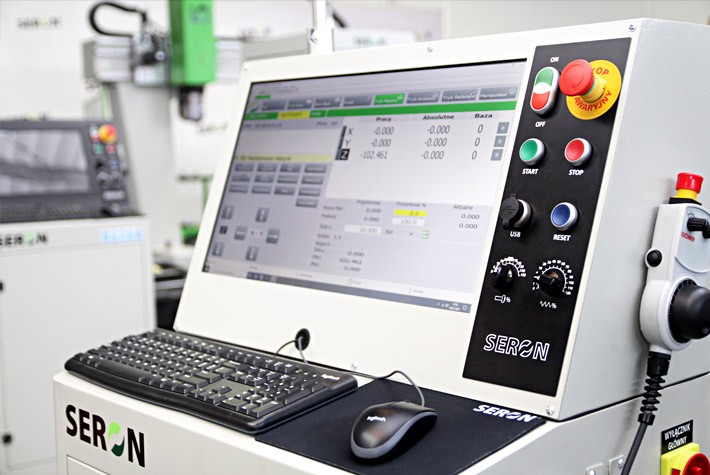

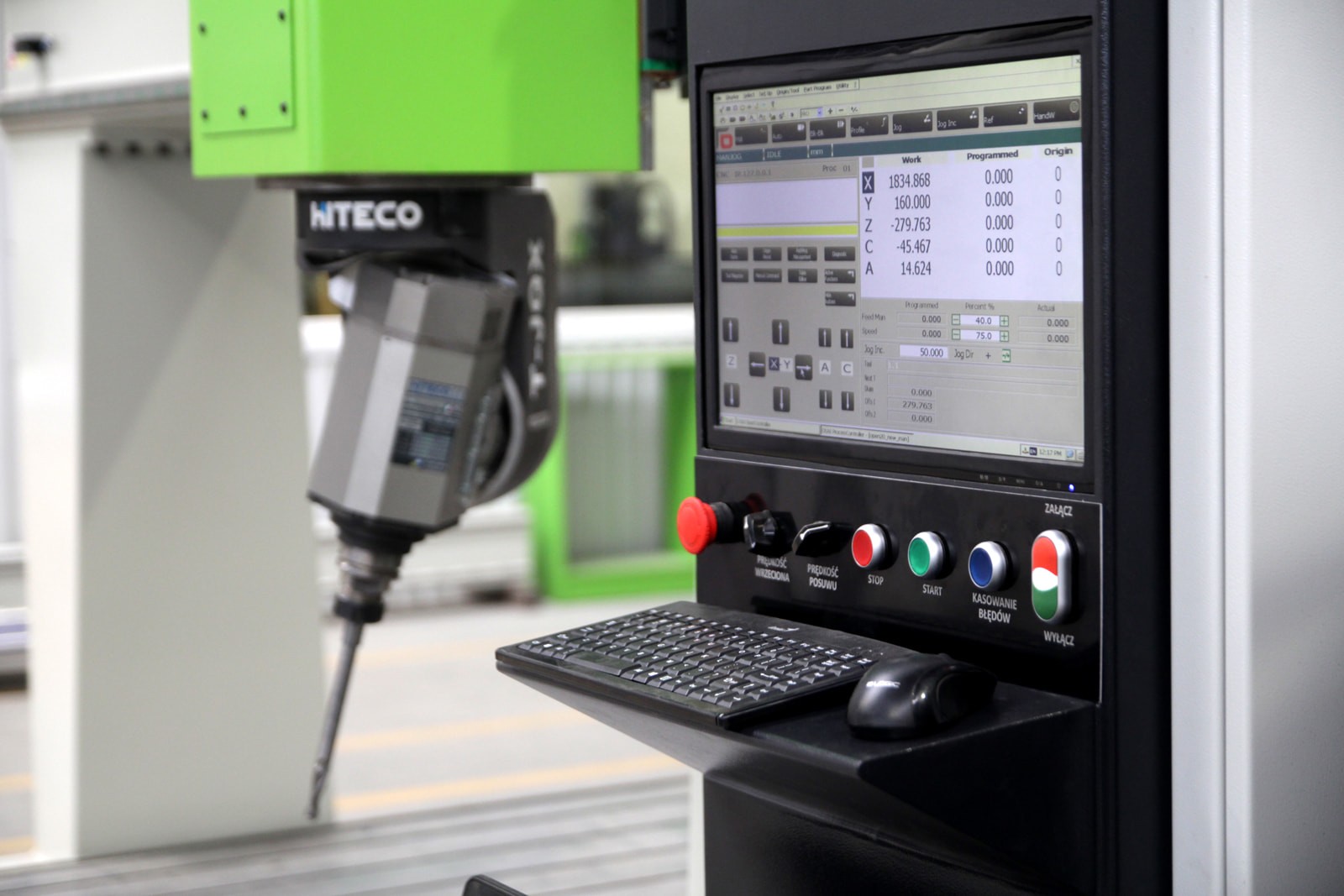

Pramoninė realaus laiko CNC sistema
Daugiaašis realaus laiko interpolatorius aktyviai prognozuoja judesio trajektoriją. RTCP funkcija kontroliuoja įrankio centro tašką, o EtherCAT naudojamas greitam dvikrypčiam ryšiui tarp valdymo sistemos ir pavarų.

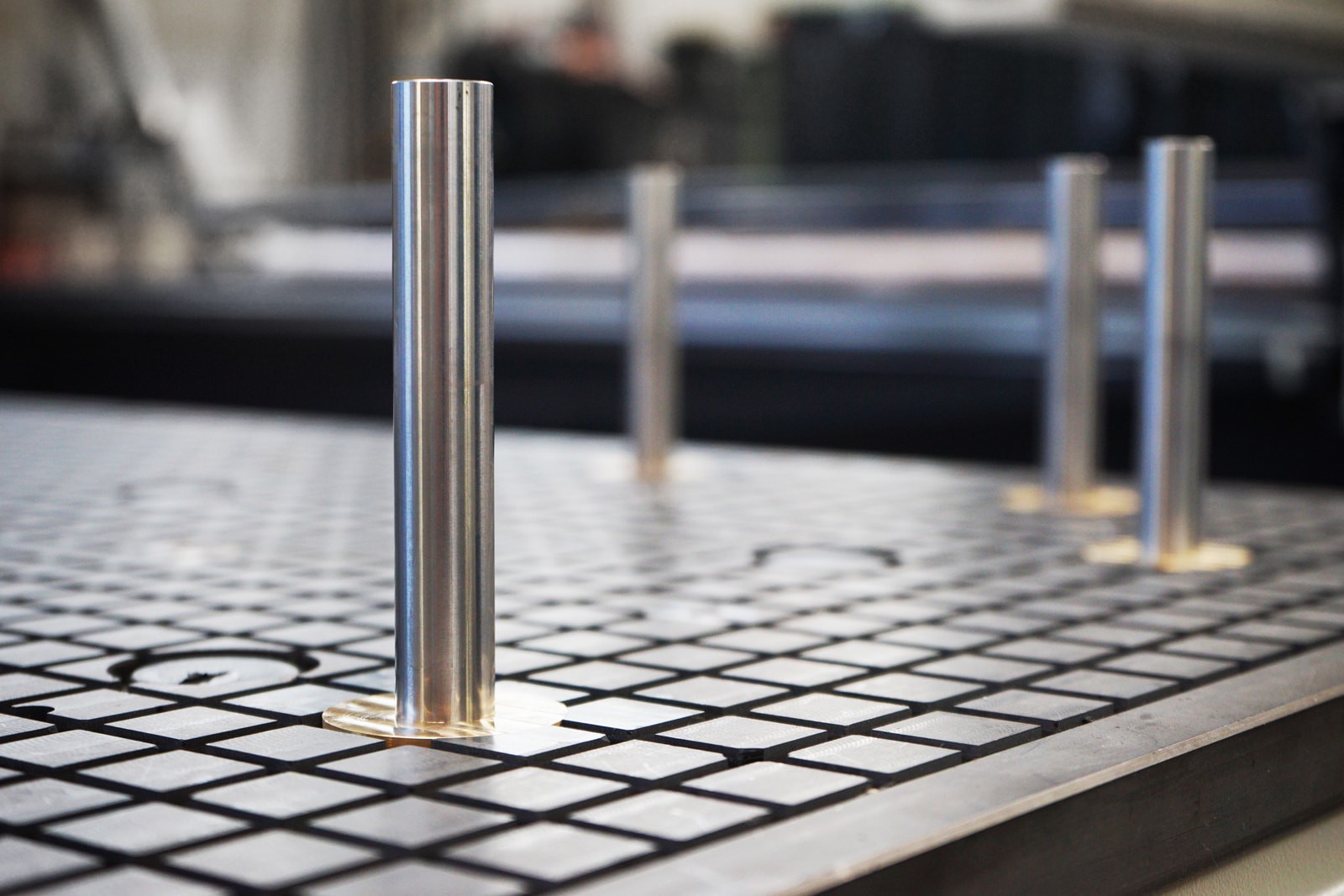

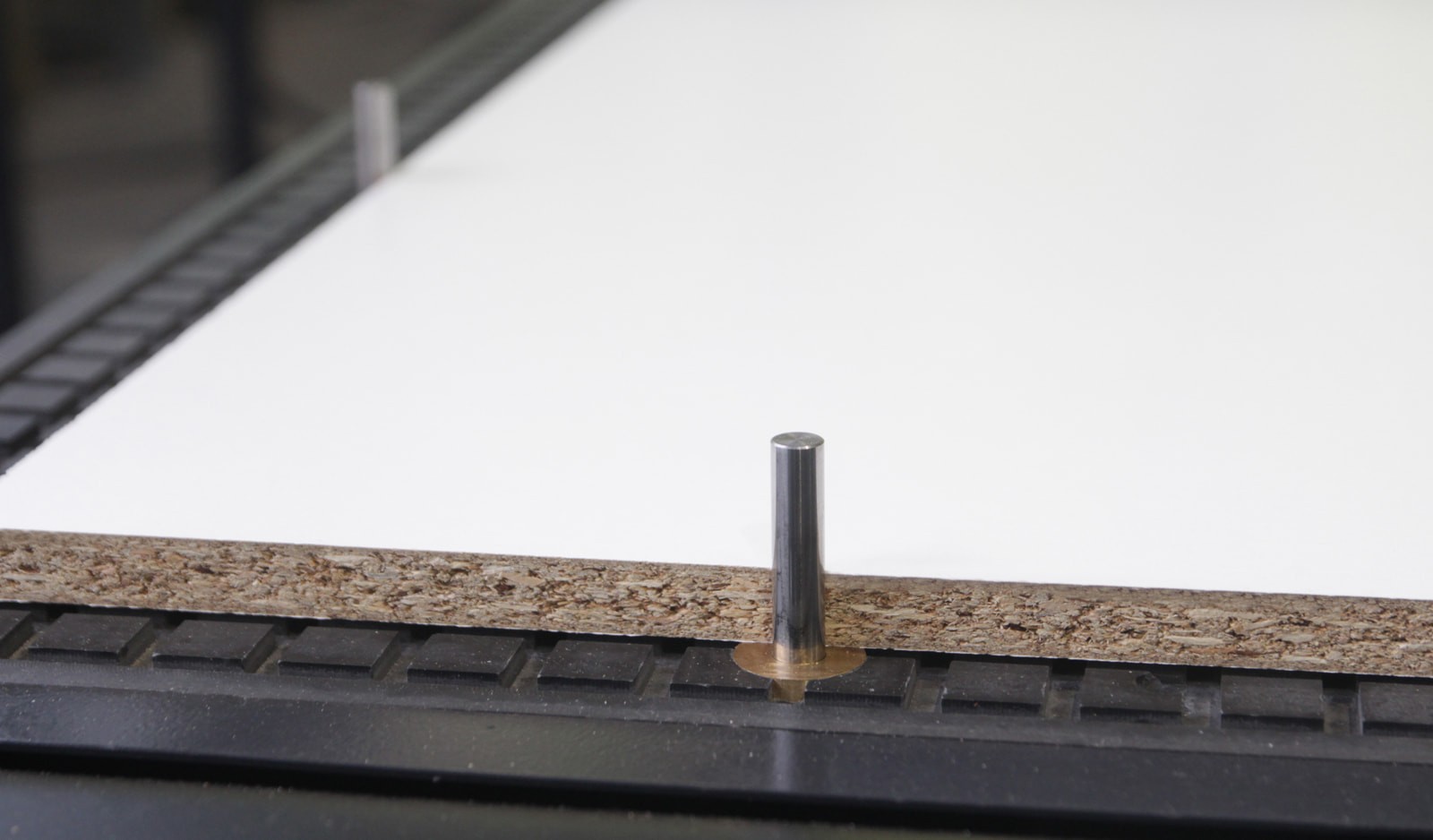

Tiksli mechanika ir ruošinio bazavimas

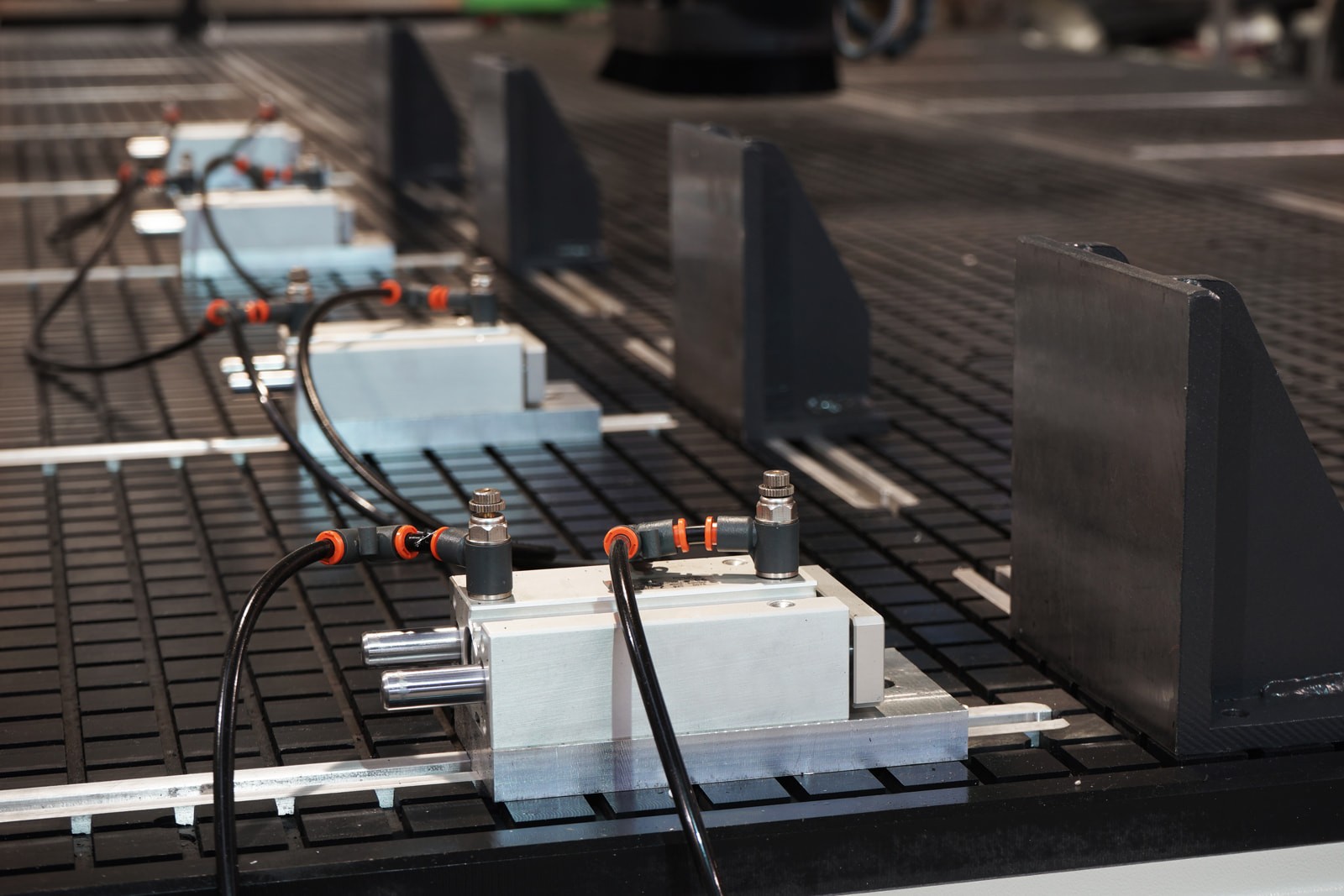

Gamintojo deklaruojamas pozicionavimo tikslumas – 0,01 mm, programinė skiriamoji geba – 0,0005 mm. Dvipusė portalo Master/Slave pavara turi portalo kampo korekciją. Tikslus bazavimas ir tinkamas ruošinio tvirtinimas yra esminės sąlygos pakartojamam sudėtingų 5 ašių operacijų rezultatui.

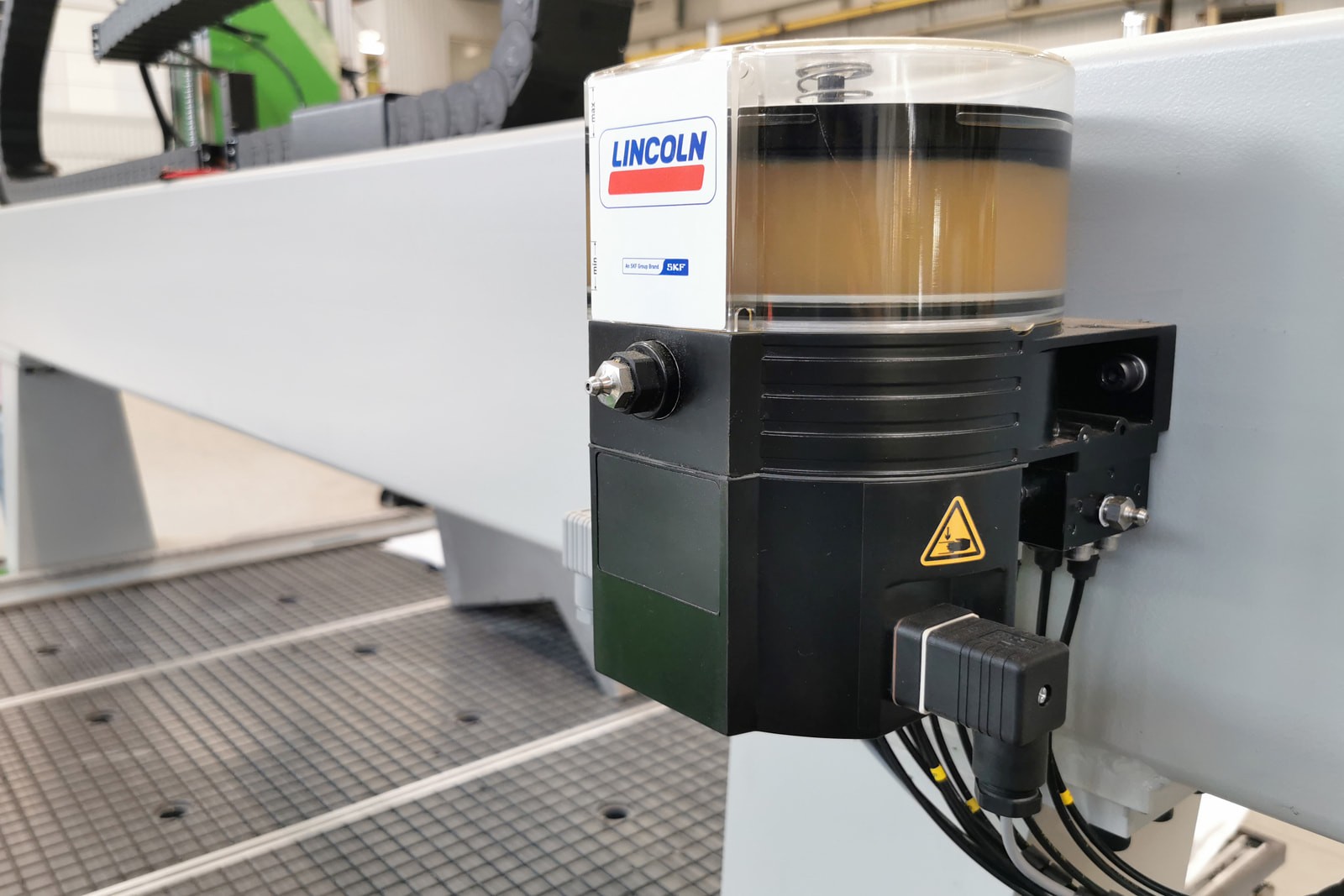

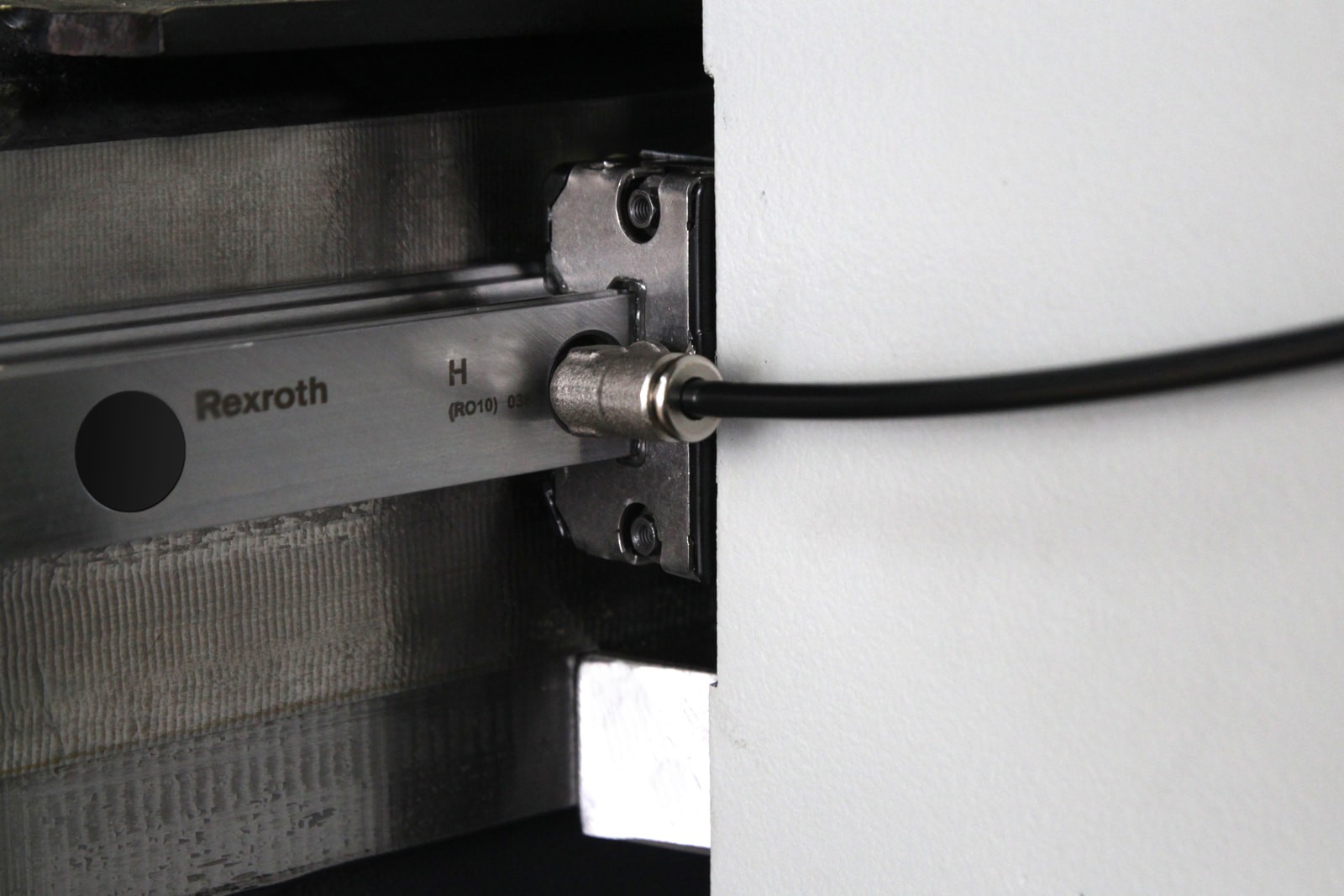

Pavaros, kreipiančiosios ir centralizuotas tepimas
X ir Y ašyse naudojamos grūdintos ir šlifuotos įstrižadantės krumpliastiebės, gamintojo nurodoma 6 tikslumo klasė. Z ašyje naudojamas 5 tikslumo klasės rutulinis sraigtas.
Servo pavaros komunikuoja EtherCAT protokolu. Automatinė centralizuoto tepimo sistema gali būti parenkama kaip papildoma įranga ir padeda užtikrinti sistemingą judančių mechaninių mazgų priežiūrą.

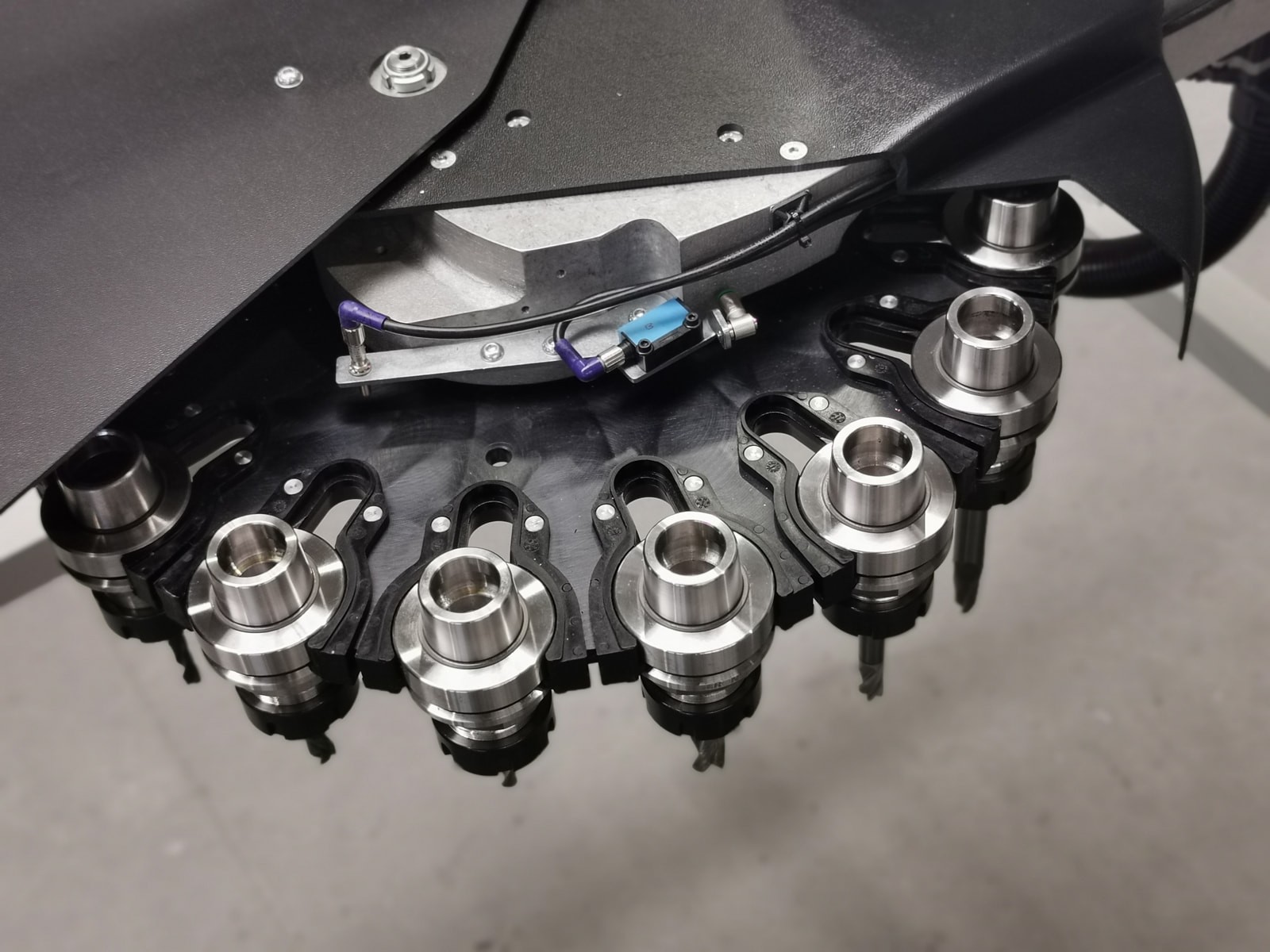

Automatinis įrankių keitimas ir papildomos ašys
5 Axis Pro+ gali būti komplektuojamas linijiniu arba revolveriniu įrankių magazinu. Tai leidžia vienoje programoje automatiškai keisti frezas ir atlikti skirtingas technologines operacijas be operatoriaus įsikišimo.

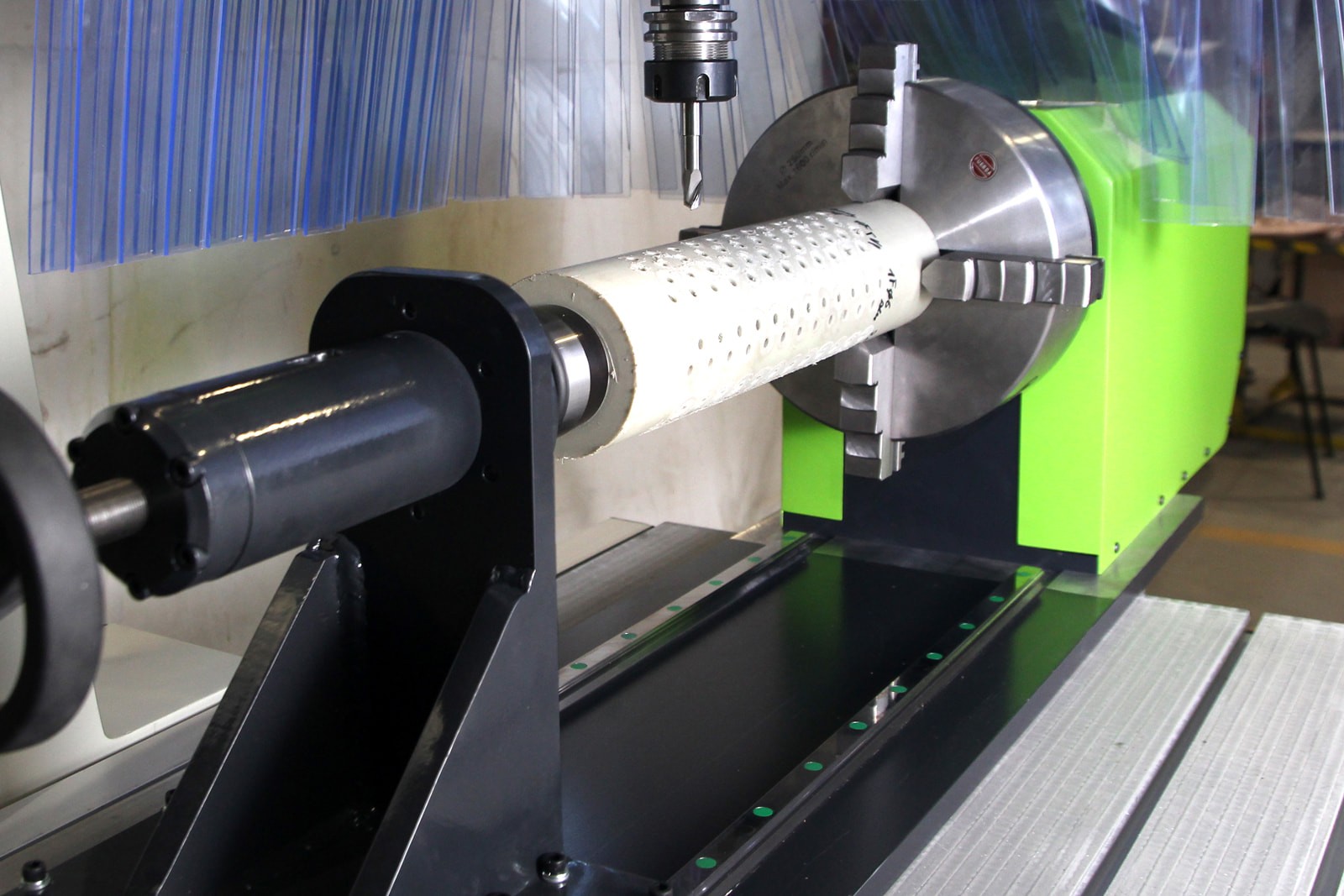

Papildoma sukamoji ašis ant darbo stalo išplečia nestandartinių ruošinių apdirbimo galimybes.
Proceso kontrolė pagal konkrečią konfigūraciją

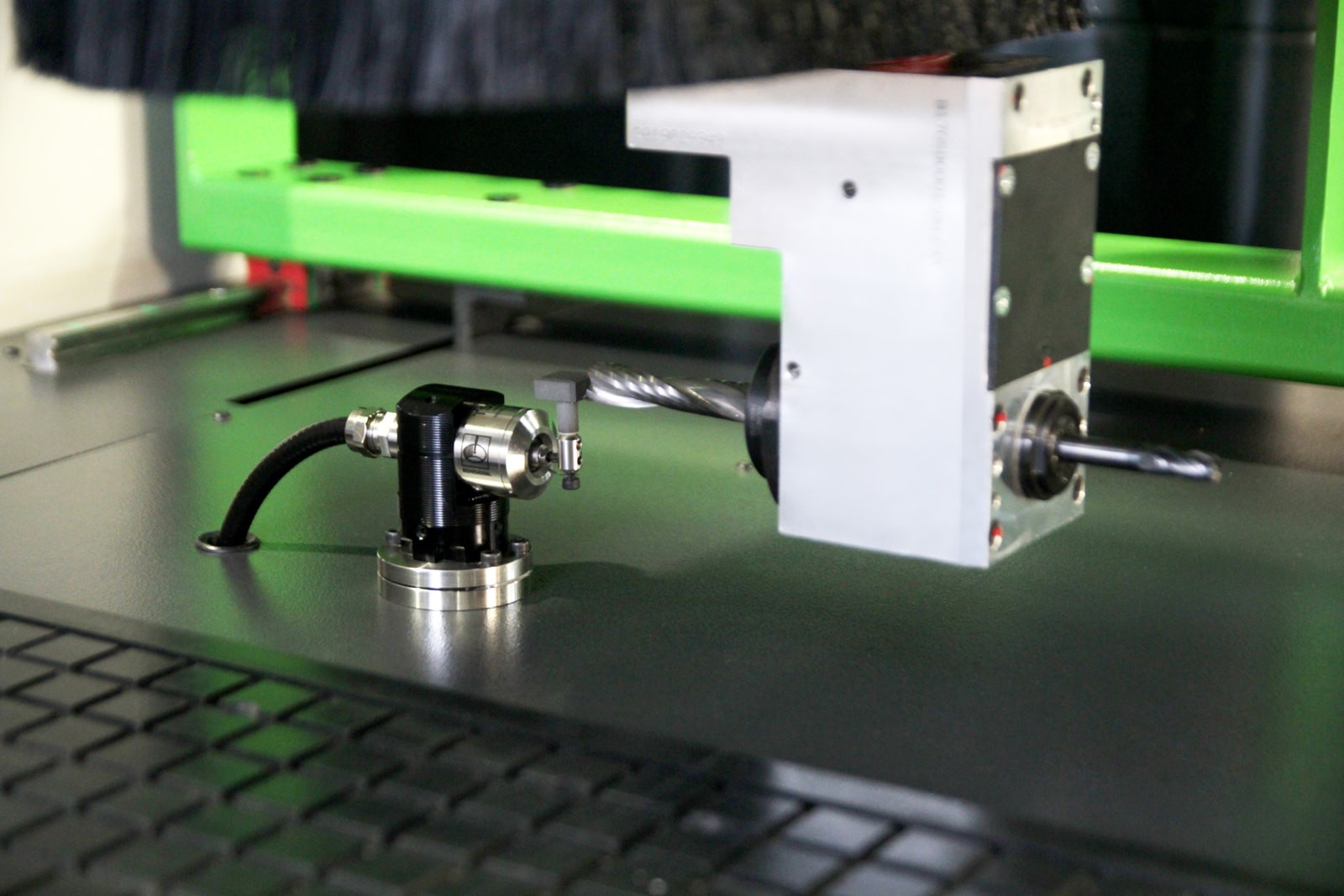

Staklių komplektacija gali būti papildyta pozicionavimo, matavimo ir technologinio proceso kontrolės įranga. Galutinė jutiklių bei matavimo sistemų komplektacija parenkama pagal ruošinį, gamybos procesą ir reikalaujamą automatizavimo lygį.

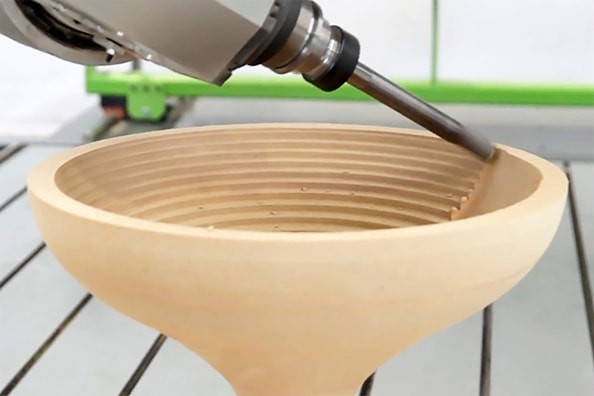

Erdvinis paviršius apdirbamas keičiant įrankio kampą
Vienas svarbiausių 5 ašių centro privalumų – galimybė išlaikyti optimalią įrankio orientaciją sudėtingo paviršiaus atžvilgiu. Tai leidžia pasiekti zonas, kurios 3 ašių staklėse reikalautų ruošinio perstatymo arba specialių tvirtinimų.
Stalo tipas pagal ruošinį ir technologiją

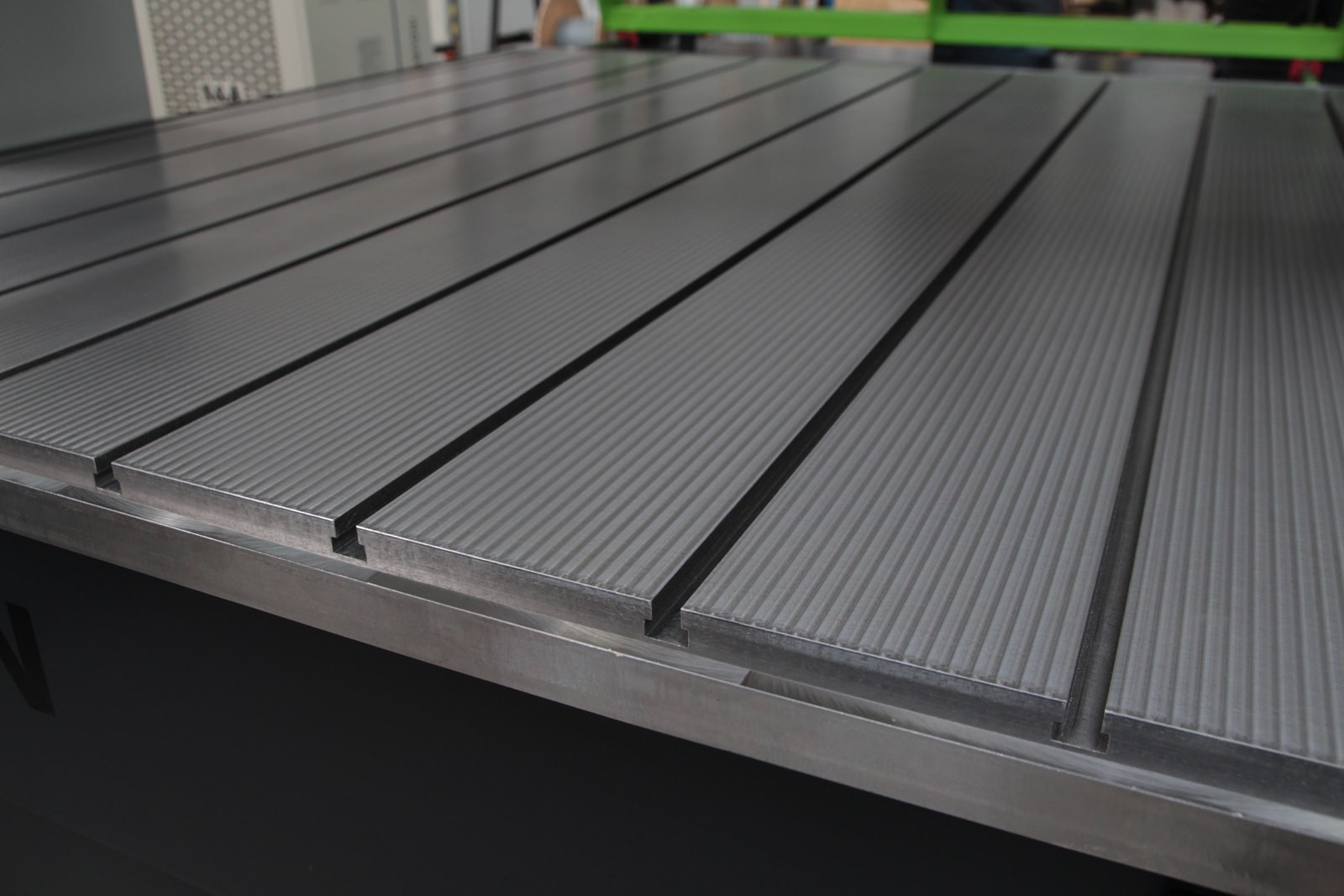

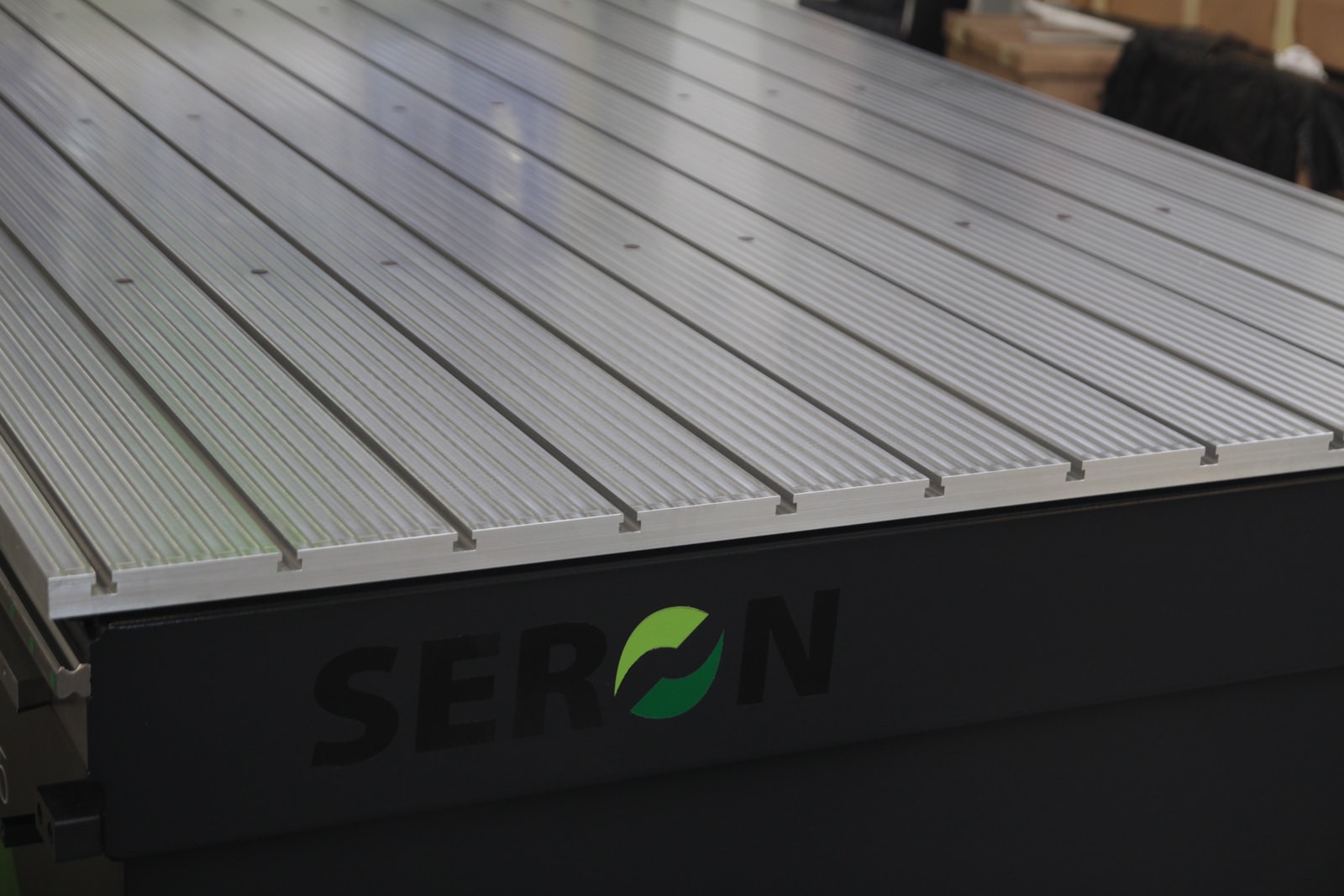

Pagal gamintojo specifikaciją galimos vakuuminio, hibridinio, plieninio ir aliumininio stalo versijos. Plieniniai ir aliumininiai stalai gali būti su M16 arba M18 tvirtinimo angomis. Konkretus variantas parenkamas pagal ruošinio formą, masę ir tvirtinimo metodą.
Viena platforma skirtingoms gamybos užduotims
Konkrečios pjovimo ir frezavimo galimybės priklauso nuo elektros veleno, įrankių, aušinimo, tvirtinimo ir pasirinktos staklių konfigūracijos.
SERON 5 Axis Pro+
Programinė įranga 5 ašių apdirbimui
5 ašių apdirbimui būtina tinkamai parinkta CAM aplinka ir postprocesorius konkrečiai staklių kinematikai. Gamintojas savo puslapyje nurodo įvairius CAD/CAM sprendimus, įskaitant NX, SolidCAM, ZW3D, Solid Edge CAM Pro, Alphacam, iBest CADCAM ir Fusion 360.
Parinksime 5 Axis Pro+ pagal Jūsų gaminamą detalę
Atsiųskite ruošinio matmenis, medžiagą, 3D modelį arba brėžinį ir trumpai aprašykite technologinę užduotį. Pagal ją galima parinkti darbo zoną, Z prošvaisą, elektros veleną, stalą, įrankių keitimą ir papildomą įrangą.
