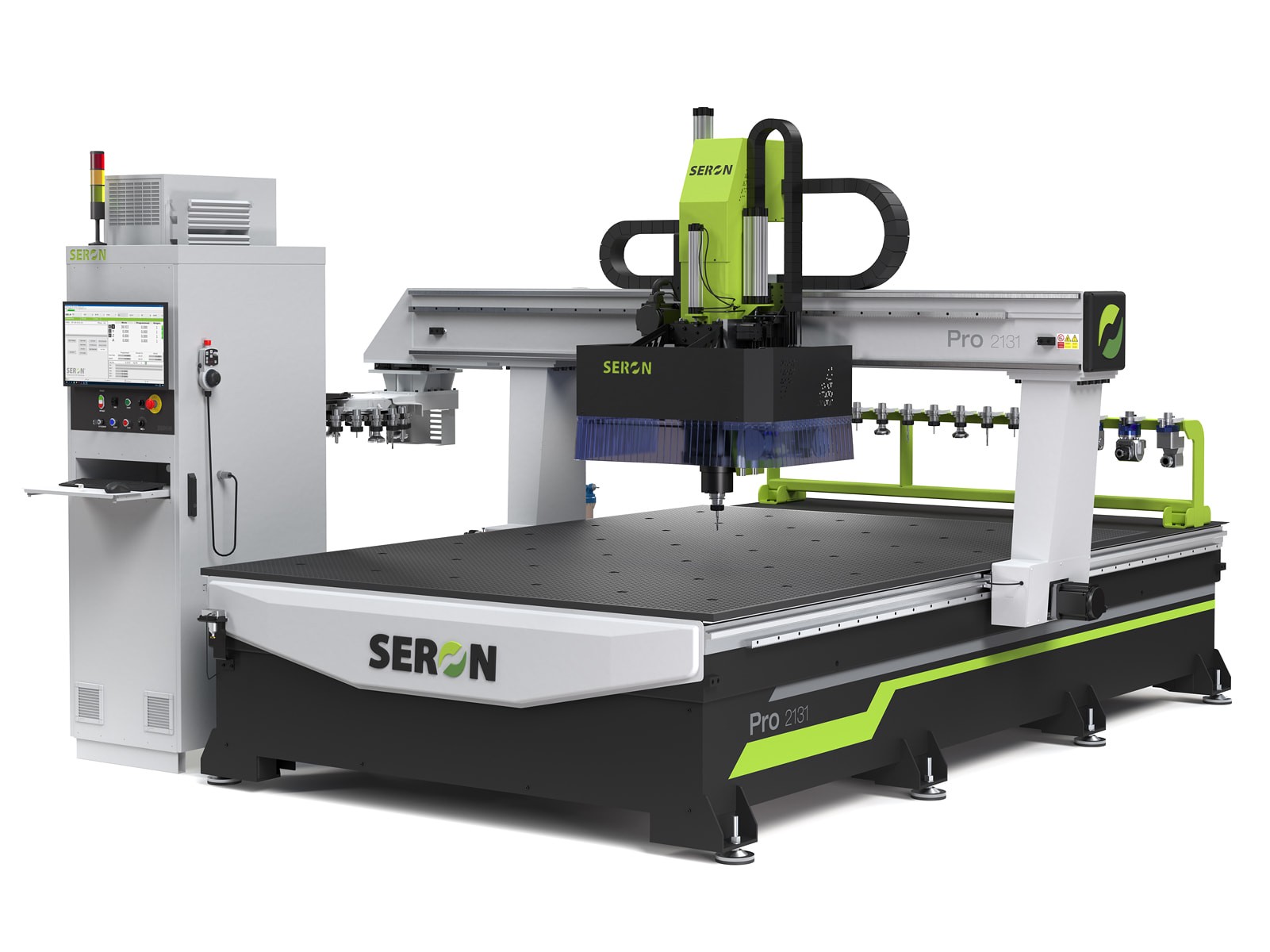

SERON PRO+

Aukščiausios klasės SERON CNC frezavimo platforma

SERON Pro+ – Lenkijoje projektuojama ir gaminama aukščiausios klasės CNC frezavimo platforma, skirta reiklioms pramoninėms užduotims, dideliam našumui, aukštai dinamikai ir plačiai individualiai konfigūracijai.

iki 120 m/min iki 1G iki 36 kW Z iki 1000 mm

Gauti pasiūlymą

PRAMONINĖ KLASĖ

Kai standartinės CNC staklių galimybės nepakanka

Pro+ serija sukurta bendradarbiaujant SERON mašinų konstravimo specialistams ir reikliems pramonės naudotojams. Gamintojas šią seriją pozicionuoja kaip aukščiausios klasės CNC apdirbimo centrus, skirtus automatizuoti gamybą įvairiose pramonės šakose.

Didelis darbo zonų diapazonas, aukšta judesių dinamika, galingi elektrošpindeliai ir platus papildomos įrangos pasirinkimas leidžia Pro+ konfigūruoti ne kaip vieną standartinį modelį, o kaip individualią gamybos platformą.

Pro+ esmė Maksimalus SERON frezavimo platformos konfigūravimo diapazonas: didelės darbo zonos, didelė Z eiga, iki 36 kW špindeliai, iki 120 m/min judesiai ir pažangi automatizacija.

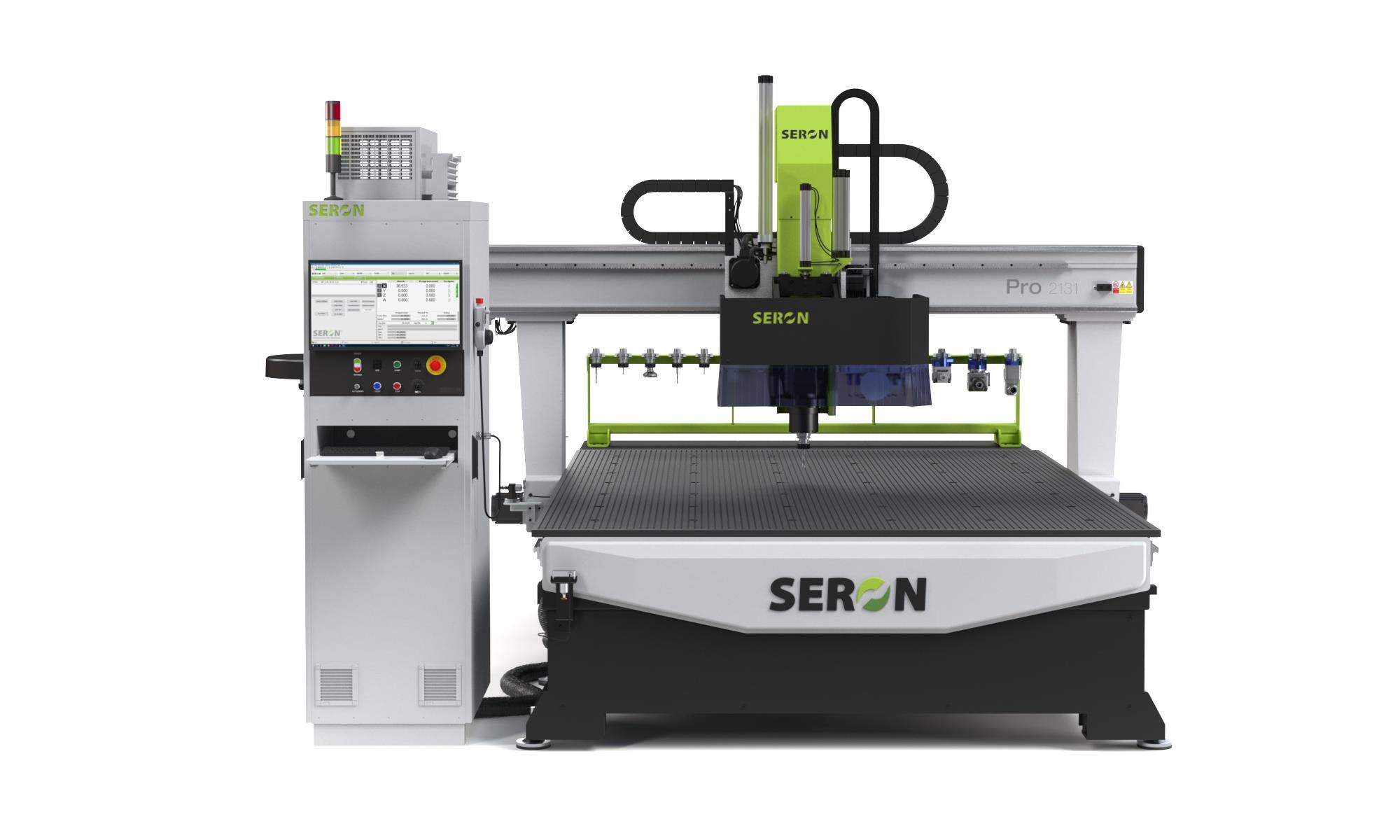

360° PERŽIŪRA

Apžiūrėkite SERON Pro+ iš visų pusių

Tempkite vaizdą pele arba pirštu į kairę ir į dešinę. 360° peržiūra sudaryta iš originalios nuoseklios SERON staklių vaizdų serijos.

Įkeliama 360° peržiūra…

↔ Tempkite norėdami pasukti 360°

Kompiuteryje – tempkite pele. Telefone – braukite pirštu.

TECHNINIAI DUOMENYS

Pagrindiniai SERON Pro+ parametrai

Darbo zona X	600–3000 mm
Darbo zona Y	900–12000 mm
Z ašies / portalo prošvaisos diapazonas	100–1000 mm
Greitieji judesiai	iki 120 m/min
Pagreitis	iki 1G
Programinė skiriamoji geba	iki 0,0001 mm
Pozicionavimo tikslumas	0,01 mm
Elektrošpindeliai	iki 36 kW
Įrankio kūgis	ISO30 arba HSK63 ER32
Maksimalūs špindelio sūkiai	24 000 aps./min opcijos: 6 000 / 40 000 / 50 000 aps./min
Portalo pavara	Dvipusė Master / Slave pavara su portalo kampo korekcija
Stalo tipai	T formos griovelių, vakuuminis, hibridinis arba sprendimai su pneumatiniais prispaudėjais

Konkretaus Pro+ įrenginio parametrai priklauso nuo pasirinktos darbo zonos, technologijos ir užsakytos komplektacijos.

VALDYMAS IR PAVAROS

Didelė dinamika ir realaus laiko kontrolė

Pro+ naudoja daugiaašį realaus laiko CNC interpolatorių, EtherCAT komunikaciją ir aktyvų trajektorijos prognozavimą.

Dvipusė Master / Slave portalo pavara leidžia valdyti abi portalo puses ir koreguoti jo geometriją darbo metu.

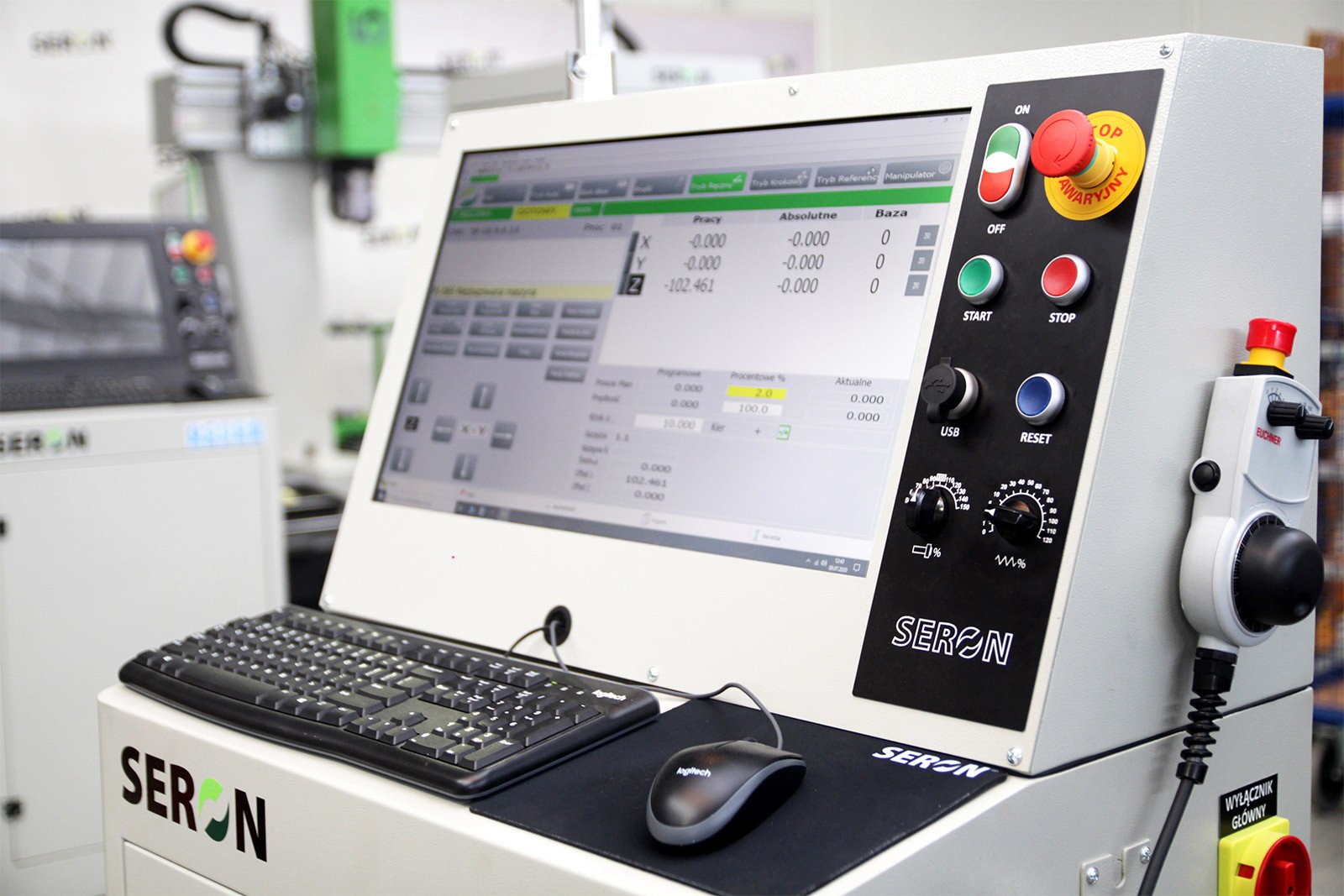

SERON Pro+ OSAI CNC valdymas — CNC valdymo sistema

EtherCAT Greitas valdiklio ir servo pavarų duomenų apsikeitimas.

Real-time Kelių ašių judėjimo koordinavimas realiu laiku.

RTCP Galima funkcija sudėtingesniam daugiaašiam apdirbimui.

LAN / Industry 4.0 Integracija į šiuolaikinę gamybos infrastruktūrą.

MECHANIKA

Tikslus judėjimas ir patikimi mechaniniai komponentai

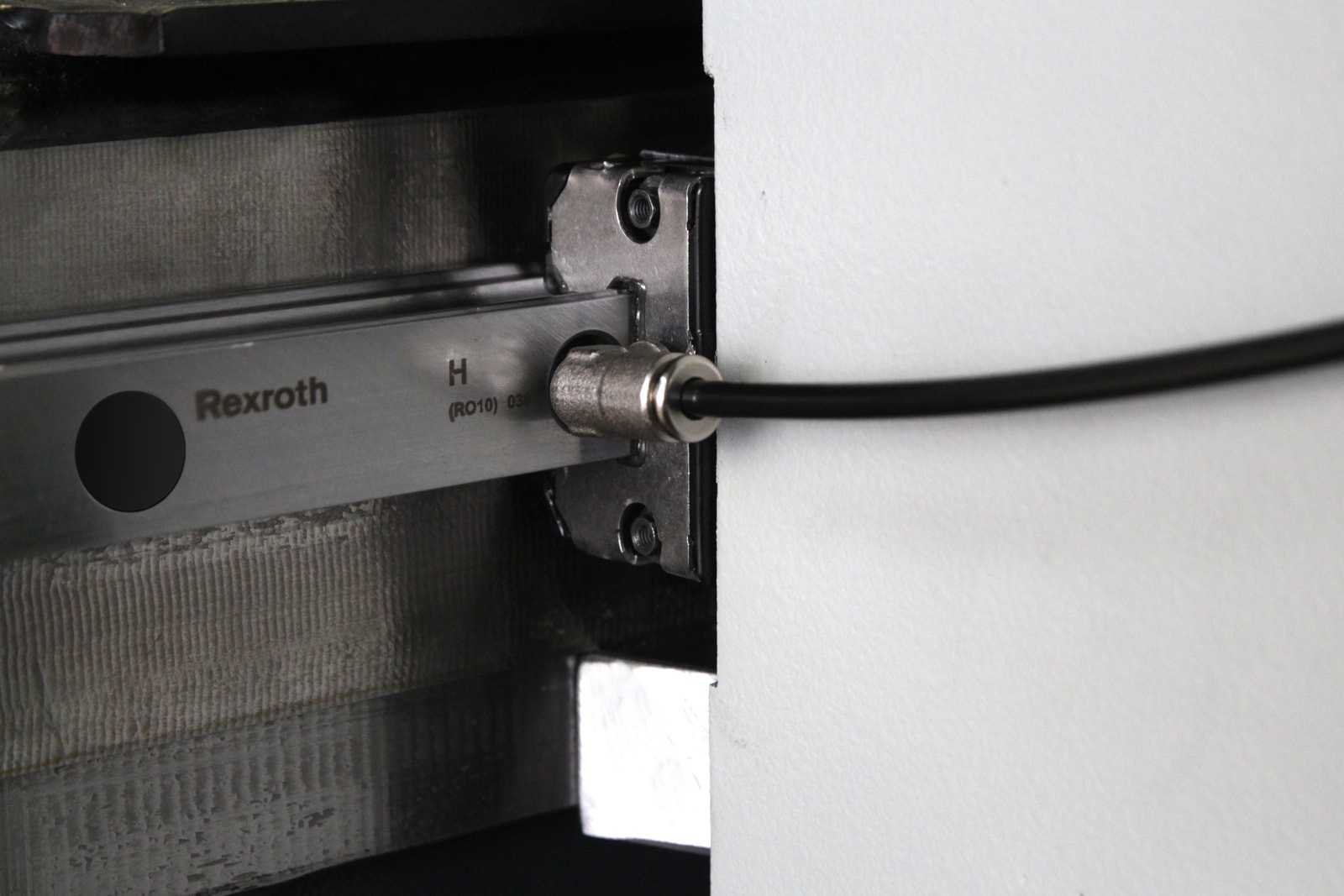

SERON Pro+ Rexroth linijinės kreipiančiosios — **Linijinės kreipiančiosios** Profesionalūs linijinio judėjimo komponentai preciziškam staklių ašių darbui.

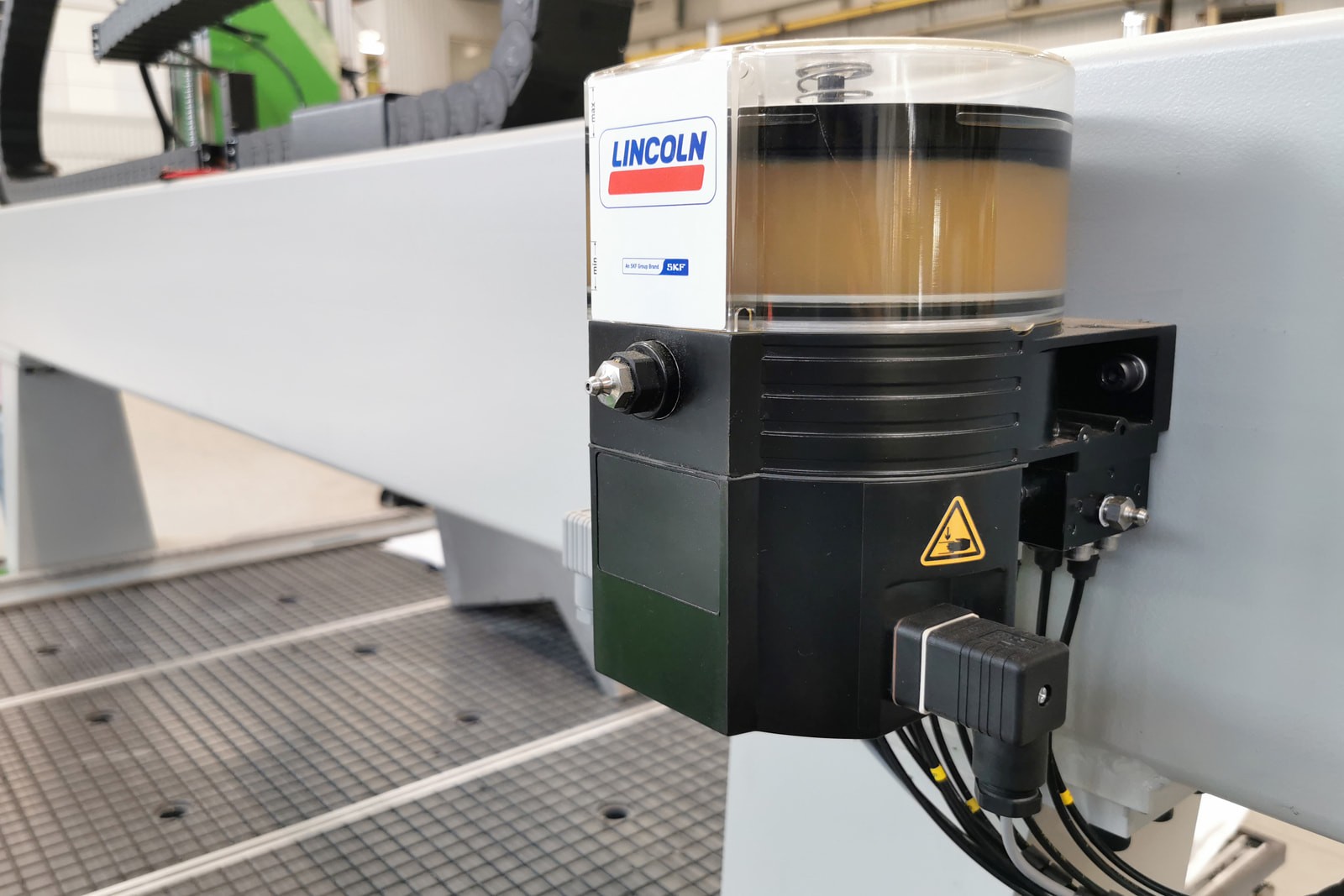

SERON Pro+ SKF tepimo sistema — **Centralizuotas tepimas** Automatinės tepimo sistemos padeda palaikyti stabilią mechaninių mazgų eksploataciją.

DARBO STALAS

Stalo konstrukcija pagal apdirbamą ruošinį

Pro+ gali būti komplektuojama skirtingais ruošinio tvirtinimo sprendimais. Konkreti stalo versija parenkama pagal medžiagą, apdirbimo technologiją ir gamybos pobūdį.

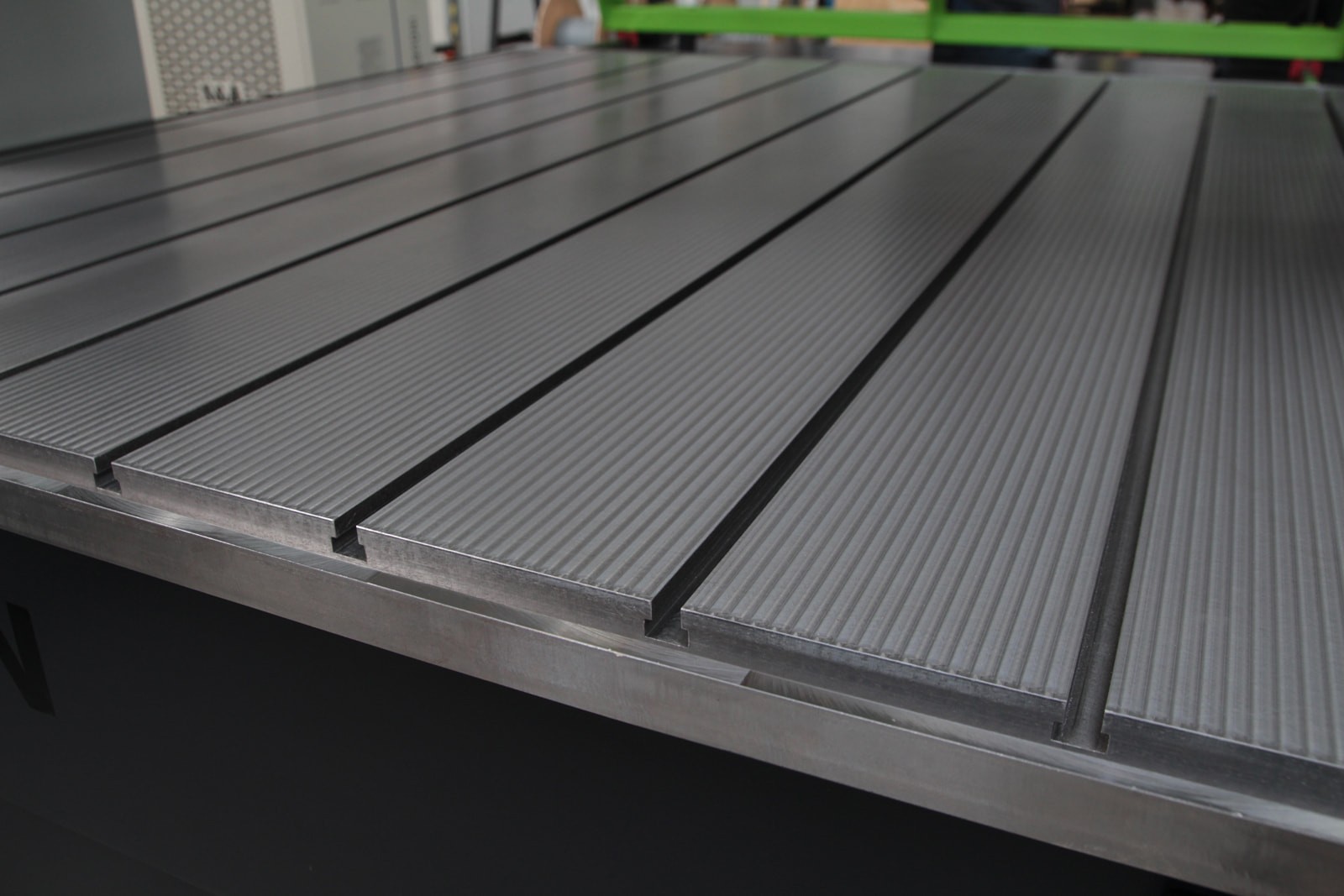

SERON Pro+ plieninis darbo stalas — **Plieninis stalas** Tvirtam ruošinių mechaniniam fiksavimui ir reiklioms apdirbimo operacijoms.

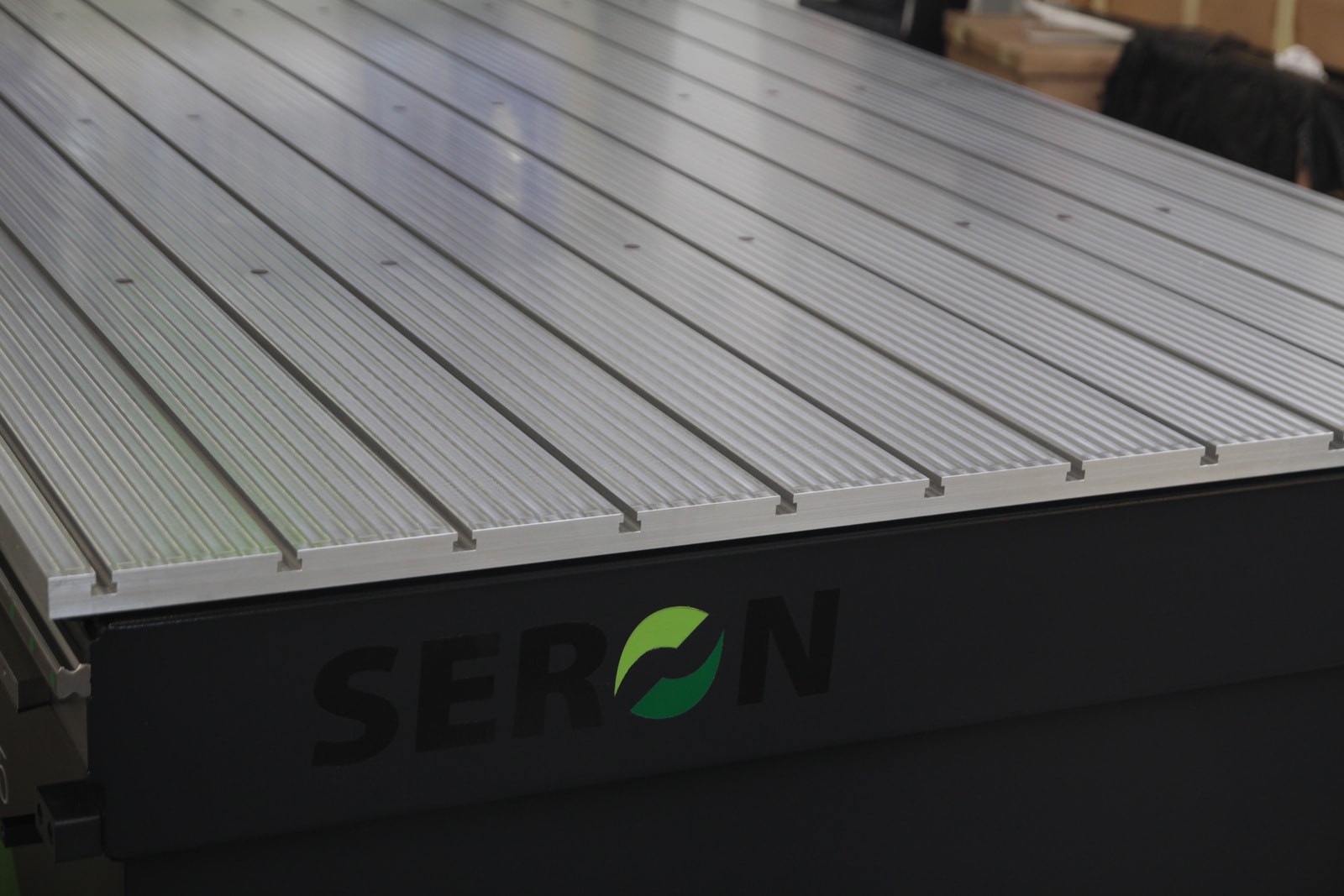

SERON Pro+ aliumininis darbo stalas — **Aliumininis stalas** Konfigūracija gali būti pritaikoma vakuuminiam arba kombinuotam tvirtinimui.

RUOŠINIO POZICIONAVIMAS

Greitas ir pakartojamas ruošinio nustatymas

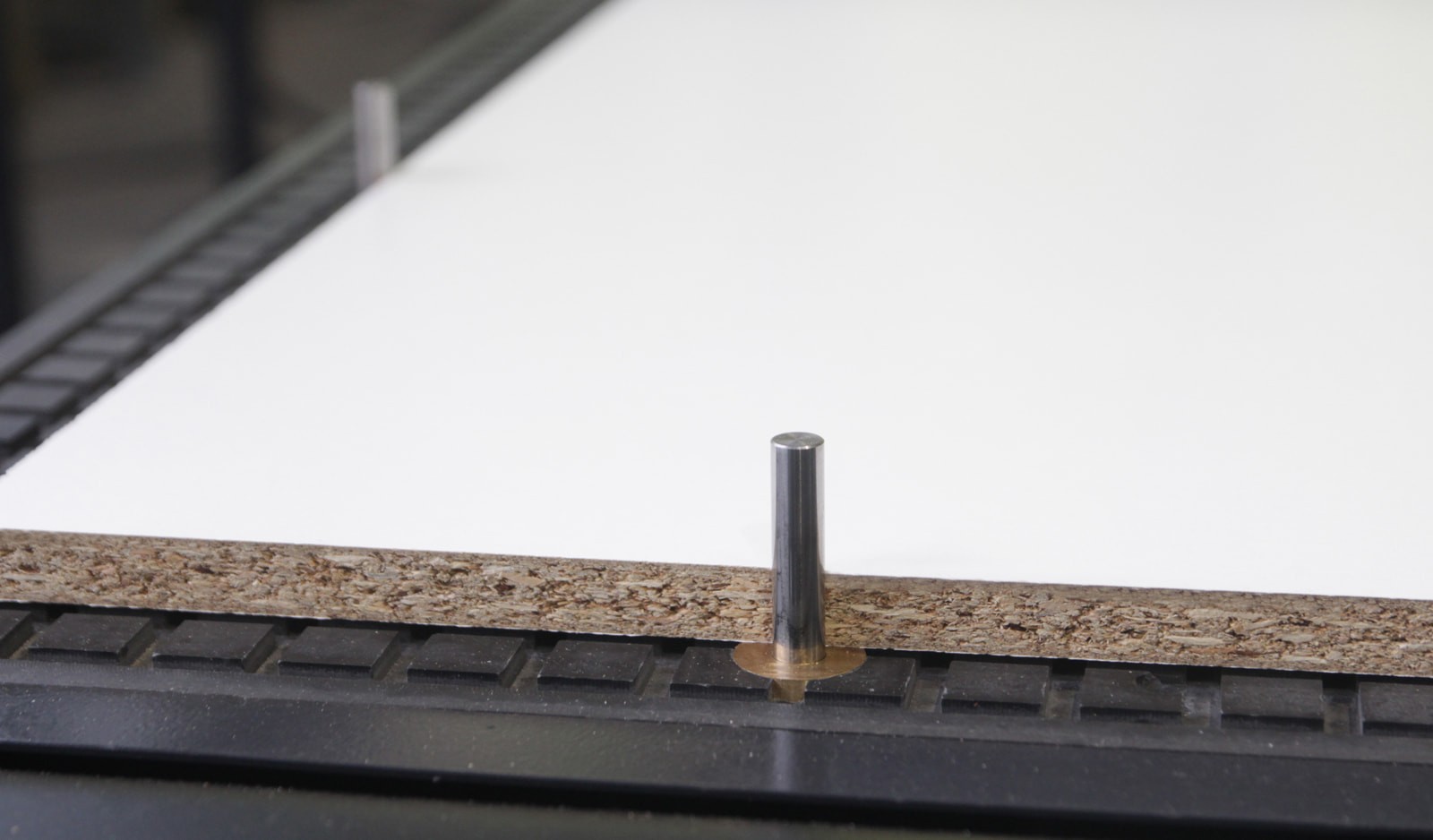

SERON Pro+ pozicionavimo bazės — **Pozicionavimo bazės** Ruošinio atramos greitam ir pakartojamam bazavimui.

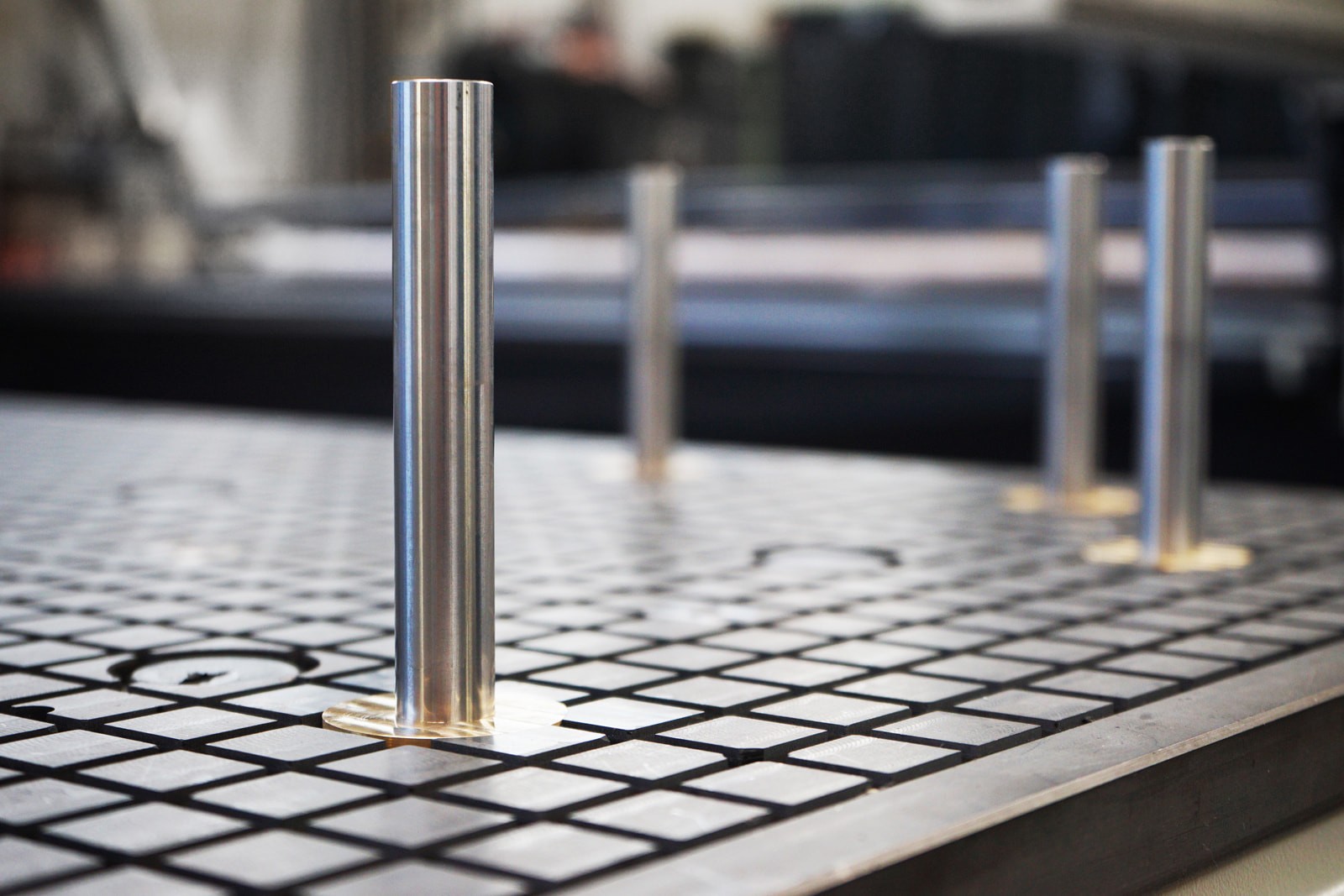

SERON Pro+ aukštos pozicionavimo bazės — **Aukštesnės pozicionavimo bazės** Papildomi bazavimo sprendimai nestandartiniams ruošiniams.

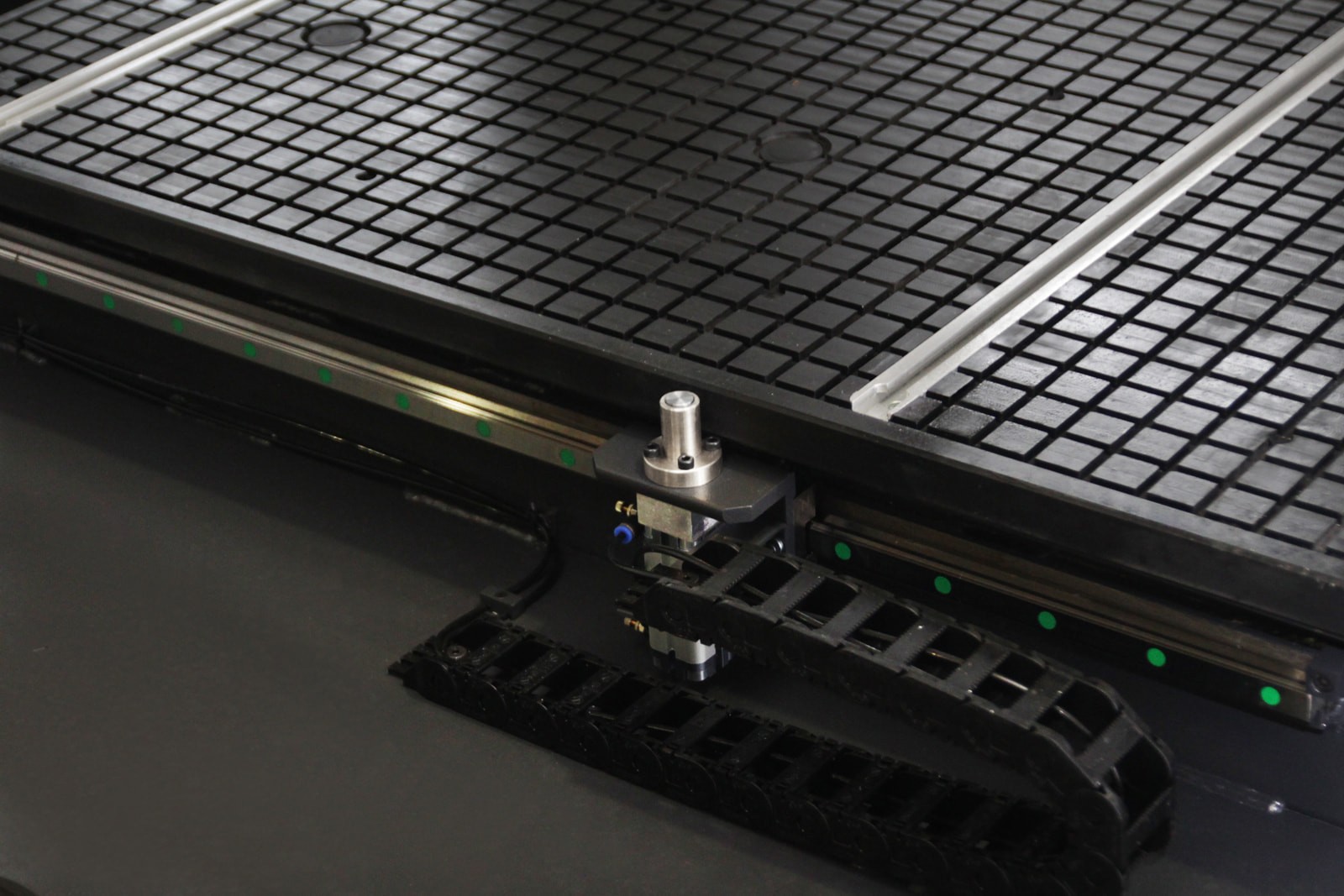

SERON Pro+ judančios pozicionavimo bazės — **Judančios pozicionavimo bazės** Lankstesnis ruošinio padėties nustatymas pagal gamybos užduotį.

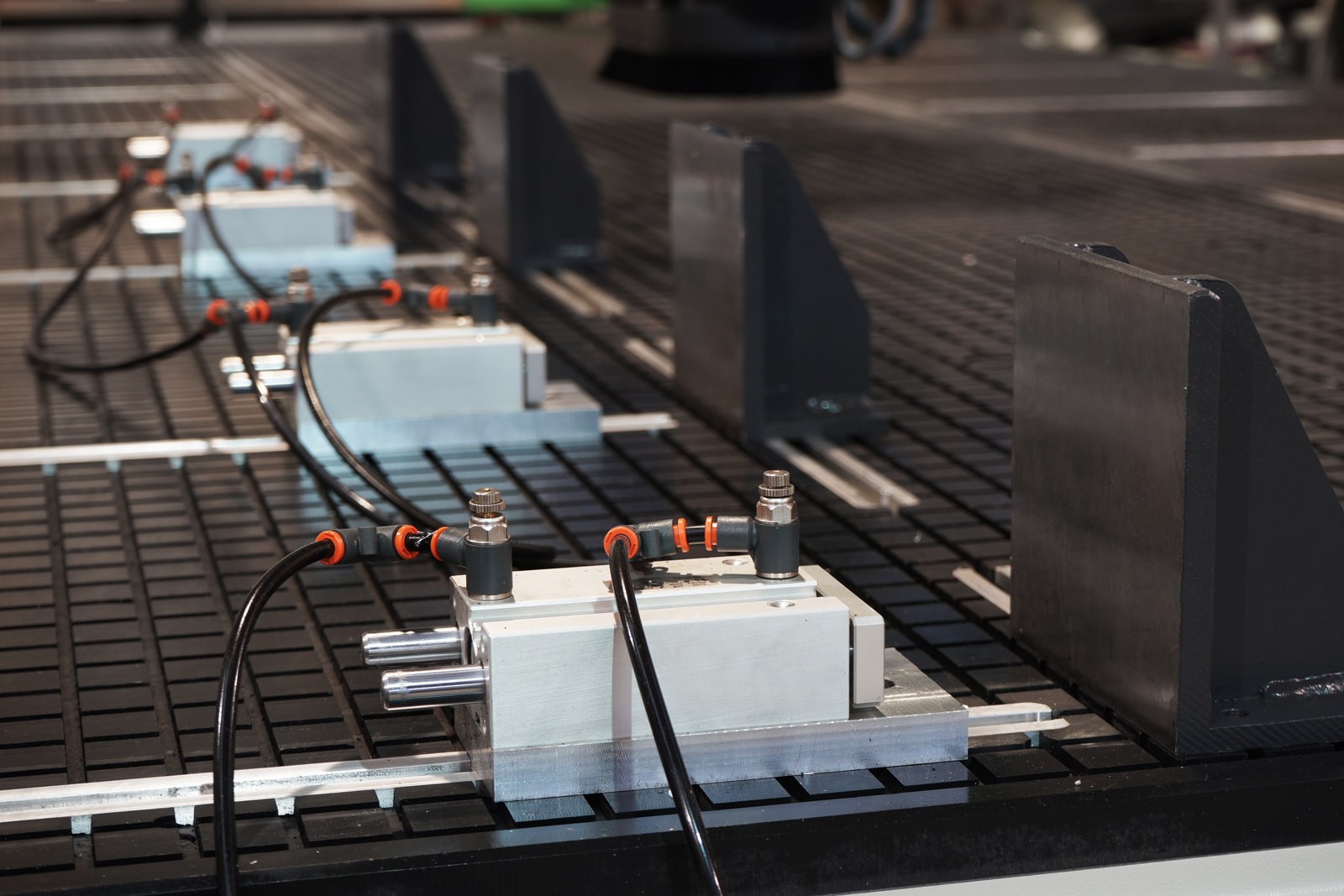

SERON Pro+ pneumatiniai ruošinio prispaudėjai — **Ruošinio prispaudimas** Papildomi prispaudimo sprendimai profiliams ir kitoms detalėms.

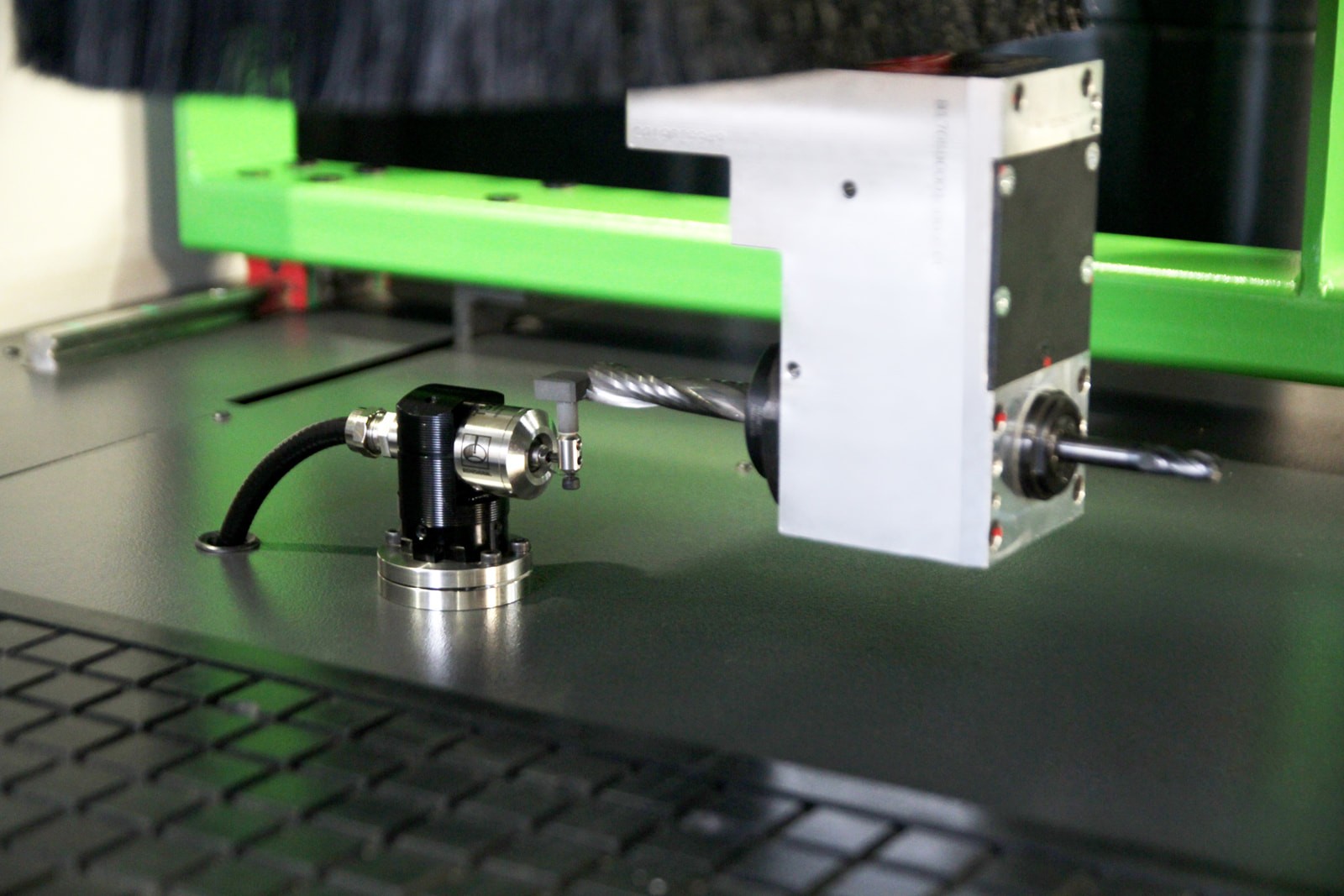

SERON Pro+ Renishaw matavimo jutiklis — **Matavimo jutiklis** Papildoma matavimo įranga tiksliam technologinio proceso nustatymui.

ELEKTROŠPINDELIAI

Iki 36 kW pagal konkrečią technologiją

Pro+ platformoje gali būti naudojami skirtingos galios elektrošpindeliai iki 36 kW. Įrankio sistema gali būti ISO30 arba HSK63 ER32.

Pagal technologiją galimos skirtingų sūkių, galios ir konstrukcijos špindelių versijos.

Iki 36 kW ISO30 HSK63 ER32 24 000 aps./min 40 000 aps./min opcija 50 000 aps./min opcija

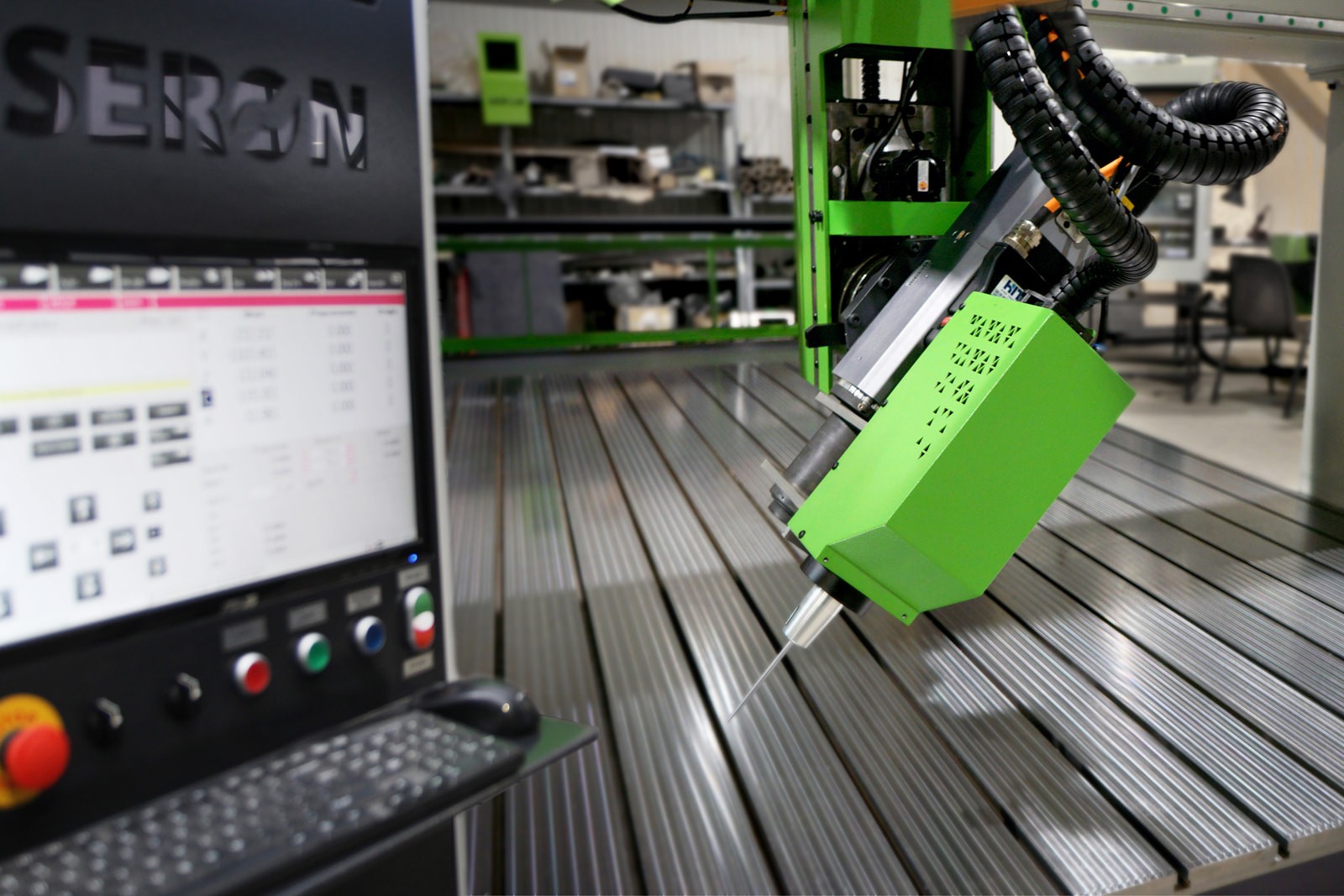

SERON Pro+ pasukamas elektrošpindelis — Papildomos špindelio konfigūracijos

PAPILDOMI AGREGATAI

Daugiau technologinių operacijų vienose staklėse

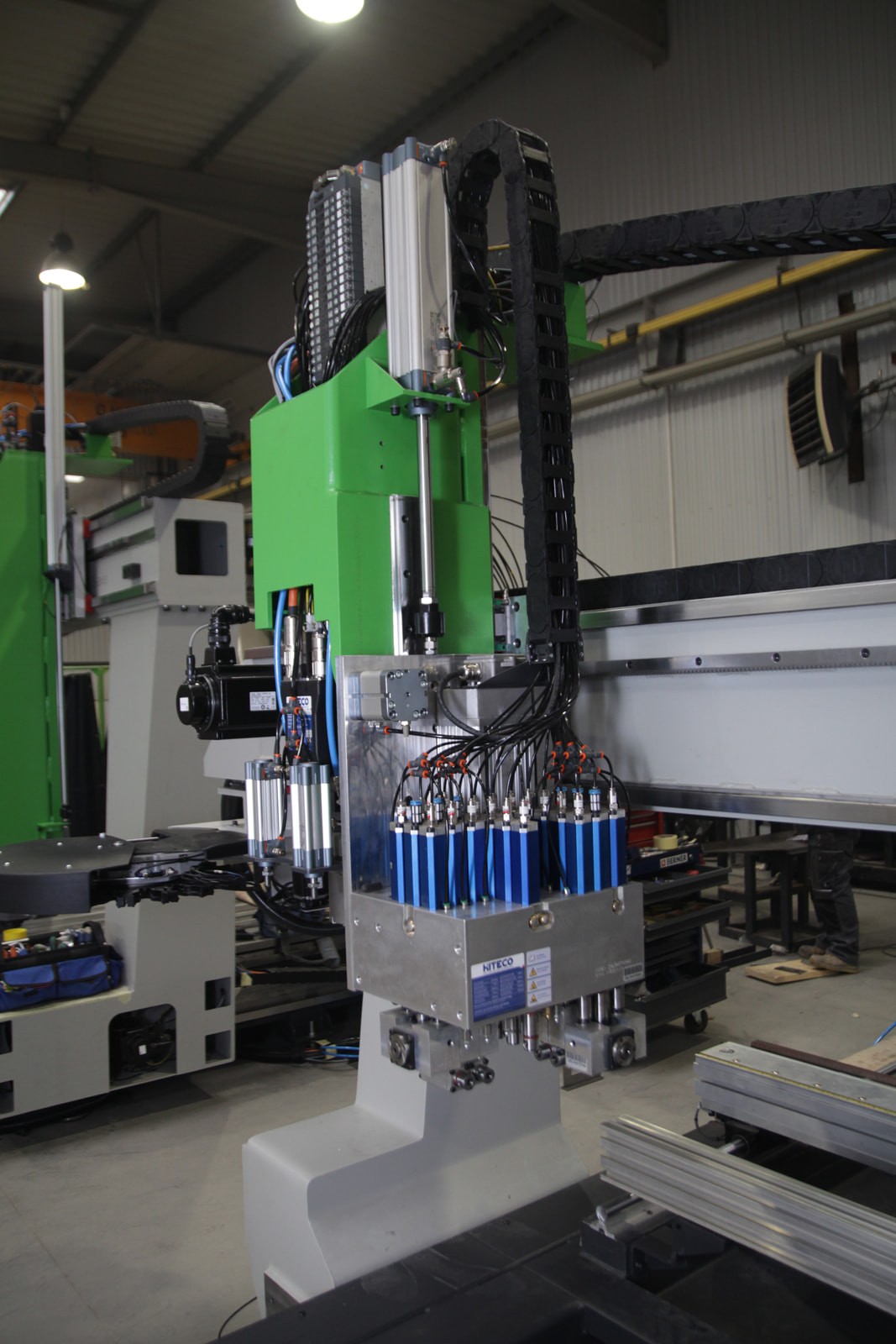

SERON Pro+ gręžimo agregatas — **Gręžimo agregatas**

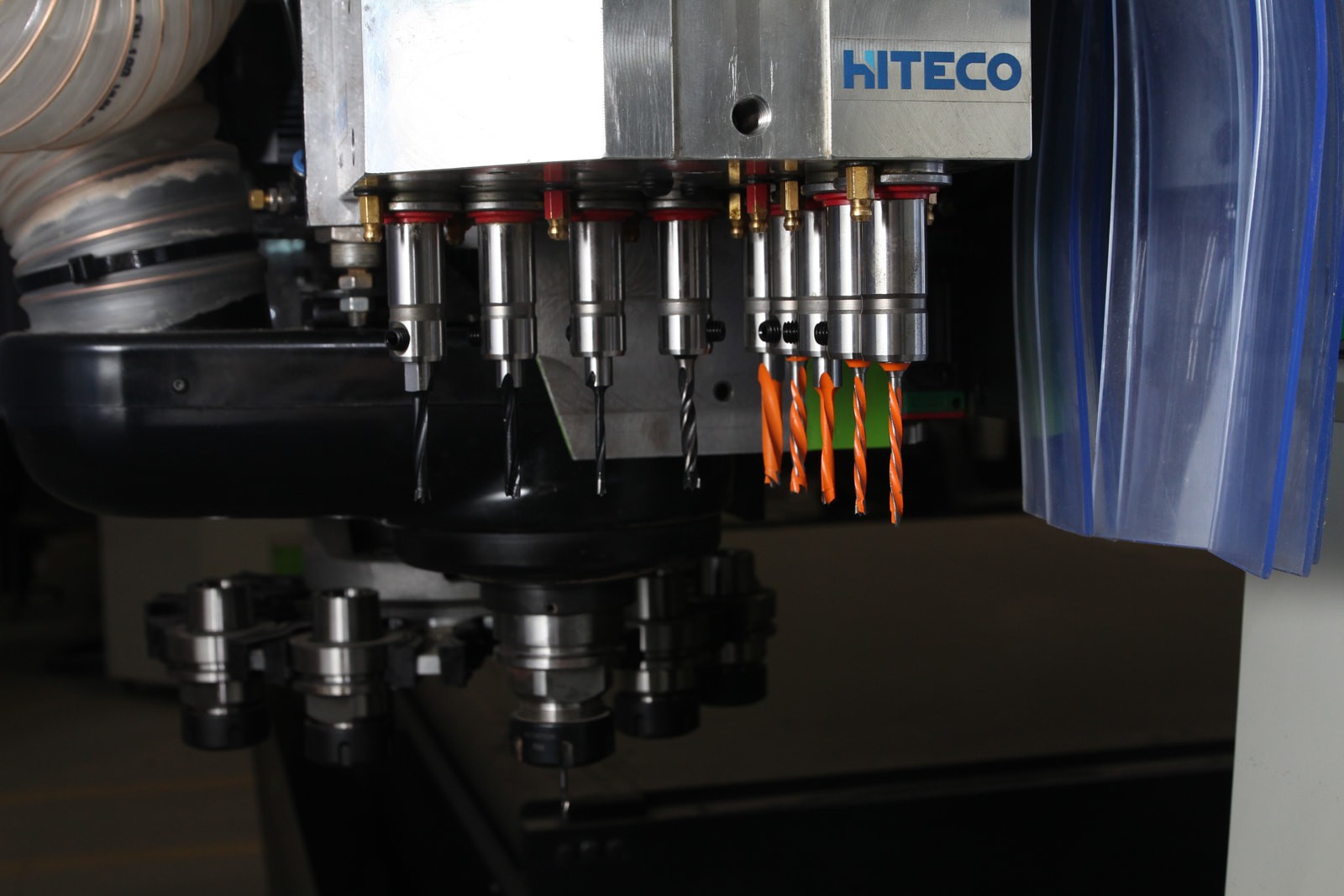

SERON Pro+ papildomas gręžimo agregatas — **Gręžimo konfigūracija**

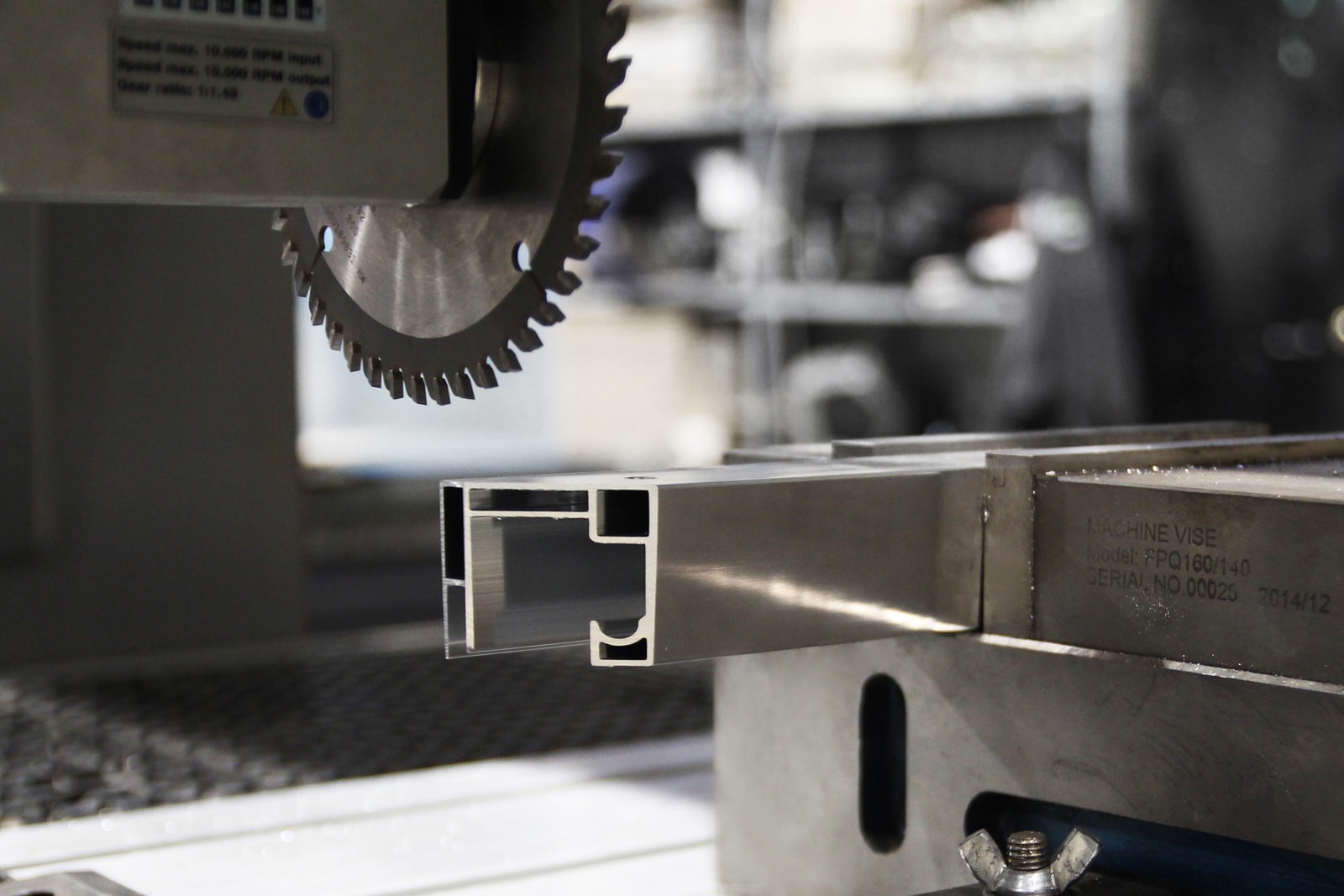

SERON Pro+ agregatas su pjūklu — **Agregatas su pjūklu**

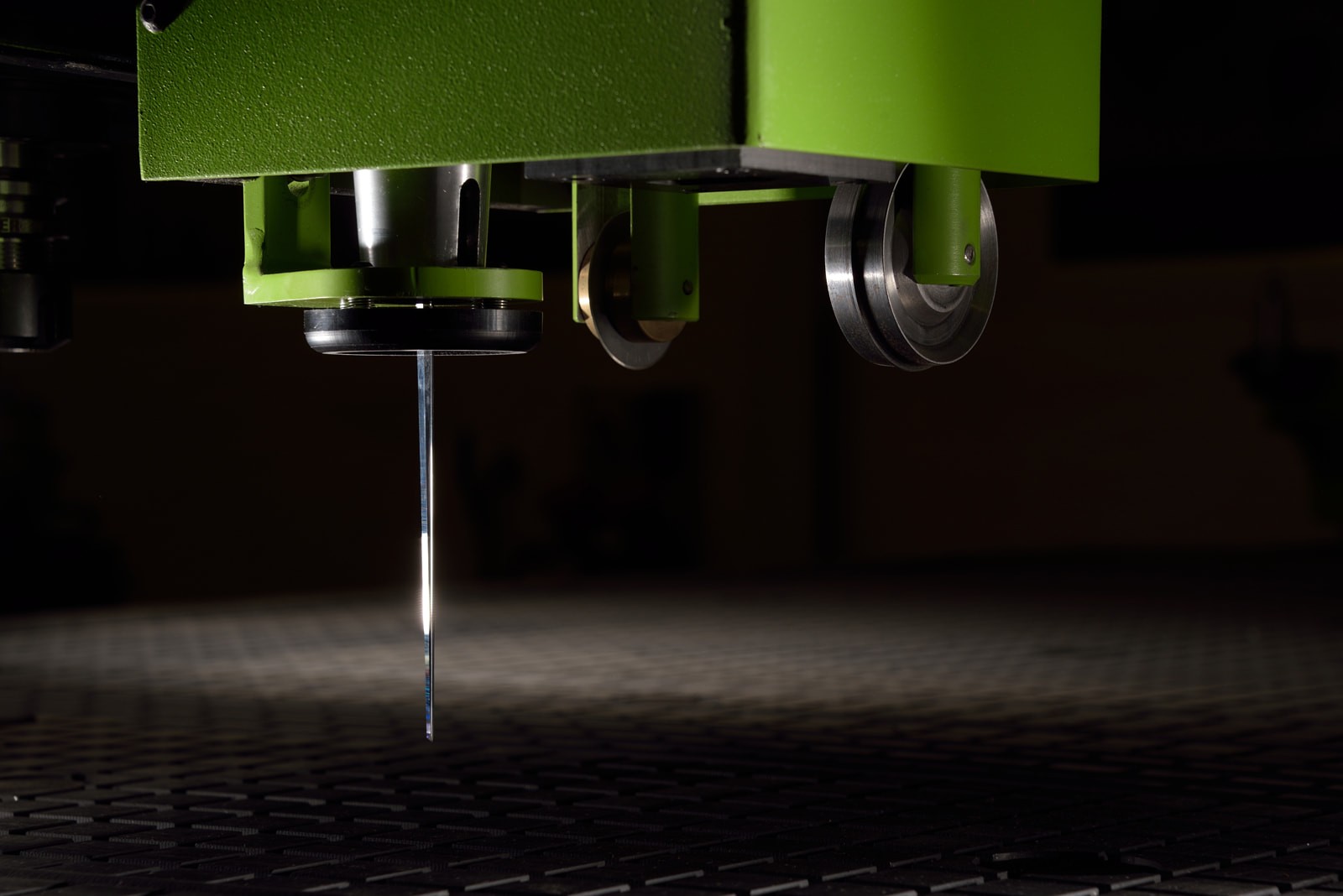

SERON Pro+ osciliacinis peilis — **Osciliacinis peilis**

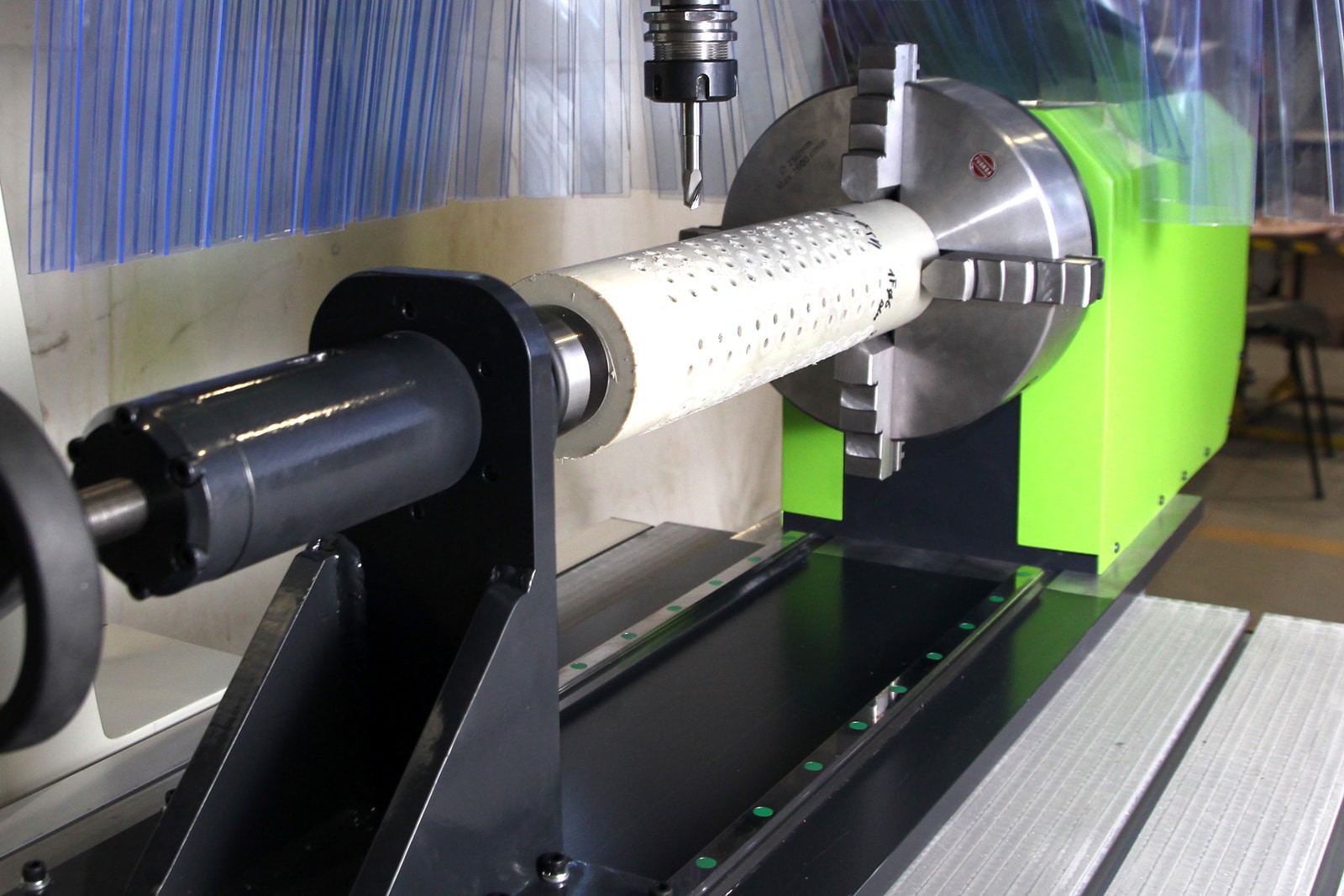

SERON Pro+ sukamoji ašis — **Papildoma sukamoji ašis**

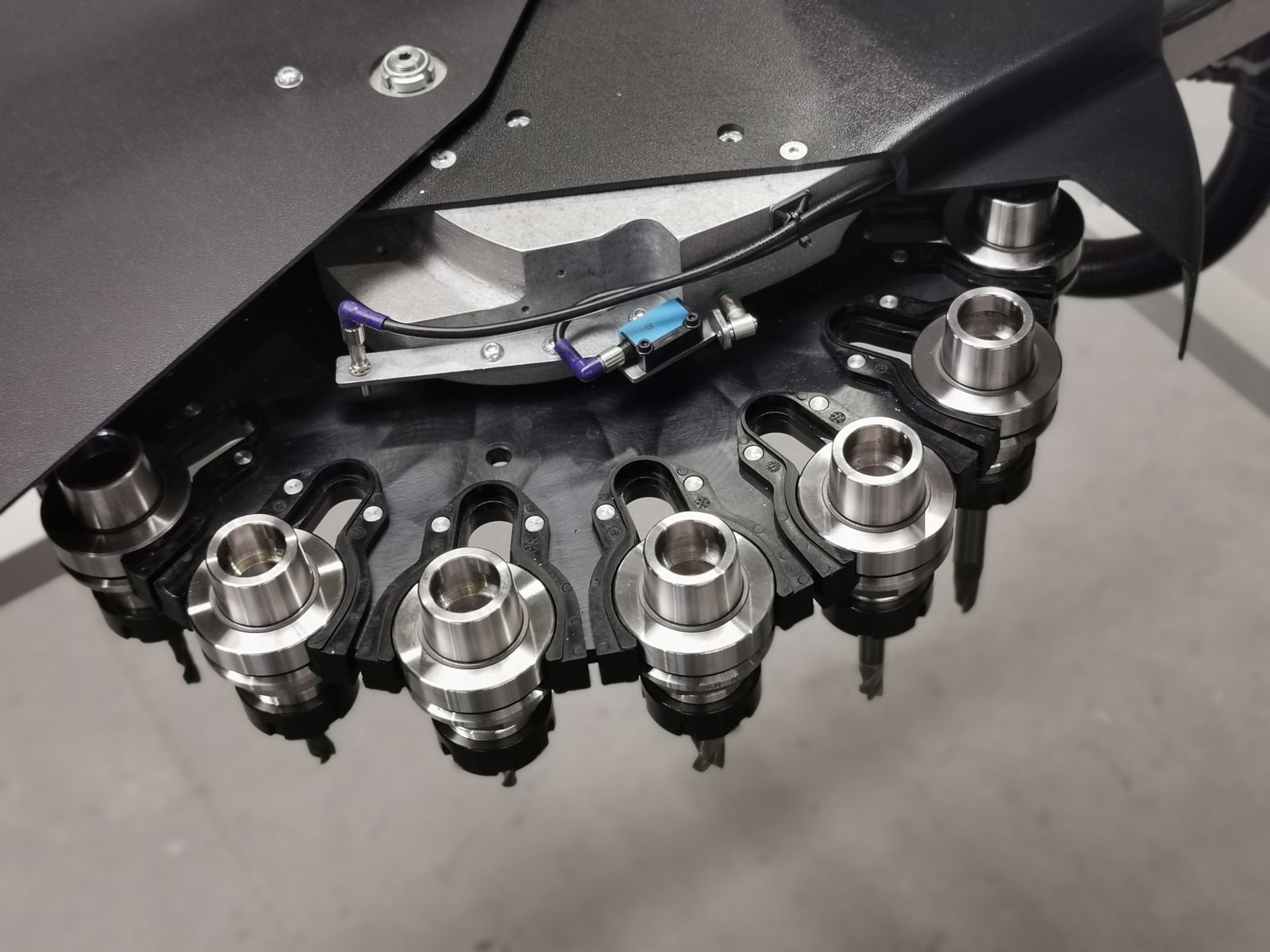

SERON Pro+ revolverinis įrankių magazinas — **Revolverinis įrankių magazinas**

APDIRBAMOS MEDŽIAGOS

Viena platforma – labai skirtingoms medžiagoms

Praktinis konkrečios medžiagos apdirbimas priklauso nuo staklių konfigūracijos, špindelio, įrankio, ruošinio tvirtinimo ir pasirinktos technologijos.

Plienas Aliuminis Žalvaris Varis Bronza Dibond Alucobond Polikarbonatas PVC Plexiglas PTFE / teflonas Poliamidai Medžio masyvas Fanera MDF / OSB / MDP Guma Popierius / kartonas Folijos Techninės putos Oda / tekstilė

KONFIGŪRAVIMO GALIMYBĖS

Pro+ gali būti pritaikyta konkrečiai gamybos technologijai

Kamera medžiagos pozicionavimui Lazerinė pozicionavimo sistema Matavimo zondas Linijinis įrankių magazinas Revolverinis įrankių magazinas Rūko aušinimas Aušinimas atšaldytu oru 3D lazerinis skeneris 3D kontaktinis skeneris Pozicionavimo bazės Papildomos sukamosios ašys Gręžimo agregatai Kampiniai agregatai Osciliacinis peilis Diskinis peilis Velkamas peilis Bigavimo ratukas Žymėjimo įrankis Pneumatiniai prispaudėjai Drožlių nutraukimo sistema Integracija su pramoniniu robotu

REALŪS ĮDIEGIMAI

Pro+ naudojama skirtingose pramonės šakose

VOKIETIJA

Pro+ 2150

5000 mm darbinio ilgio staklės akustinių izoliacinių elementų gamintojui.

ČEKIJA

Pro+ 1525

1500 × 2500 mm darbo zona, 12 kW elektrošpindelis ir 12 pozicijų įrankių magazinas.

SANDOMIERZ

Pro+ 1530

1500 × 3000 mm darbo zona, 18 kW elektrošpindelis ir 12 pozicijų įrankių magazinas.

ELBLĄG

Pro+ 2141

2100 × 4100 mm darbo zona, 18 pozicijų magazinas ir valdoma papildoma ašis.

KADA RINKTIS PRO+?

Kai reikalingas didelis techninis rezervas

Pro+ ypač aktuali, kai standartinė CNC frezavimo mašina nebetenkina dėl darbo zonos, Z eigos, špindelio galios, dinamikos arba papildomų agregatų poreikio.

Dideli arba nestandartiniai ruošiniai

Didelė Z ašies eiga

Didelės galios elektrošpindelis

Aukštas gamybos intensyvumas

Daug automatinių operacijų

Roboto arba gamybos linijos integracija

INDIVIDUALI KONFIGŪRACIJA

Parinksime SERON Pro+ pagal jūsų gamybą

Atsiųskite detalės brėžinį, apdirbamą medžiagą, ruošinio matmenis ir reikalingas operacijas. Pagal tai galima parinkti tinkamą Pro+ darbo zoną, agregatus ir komplektaciją.
