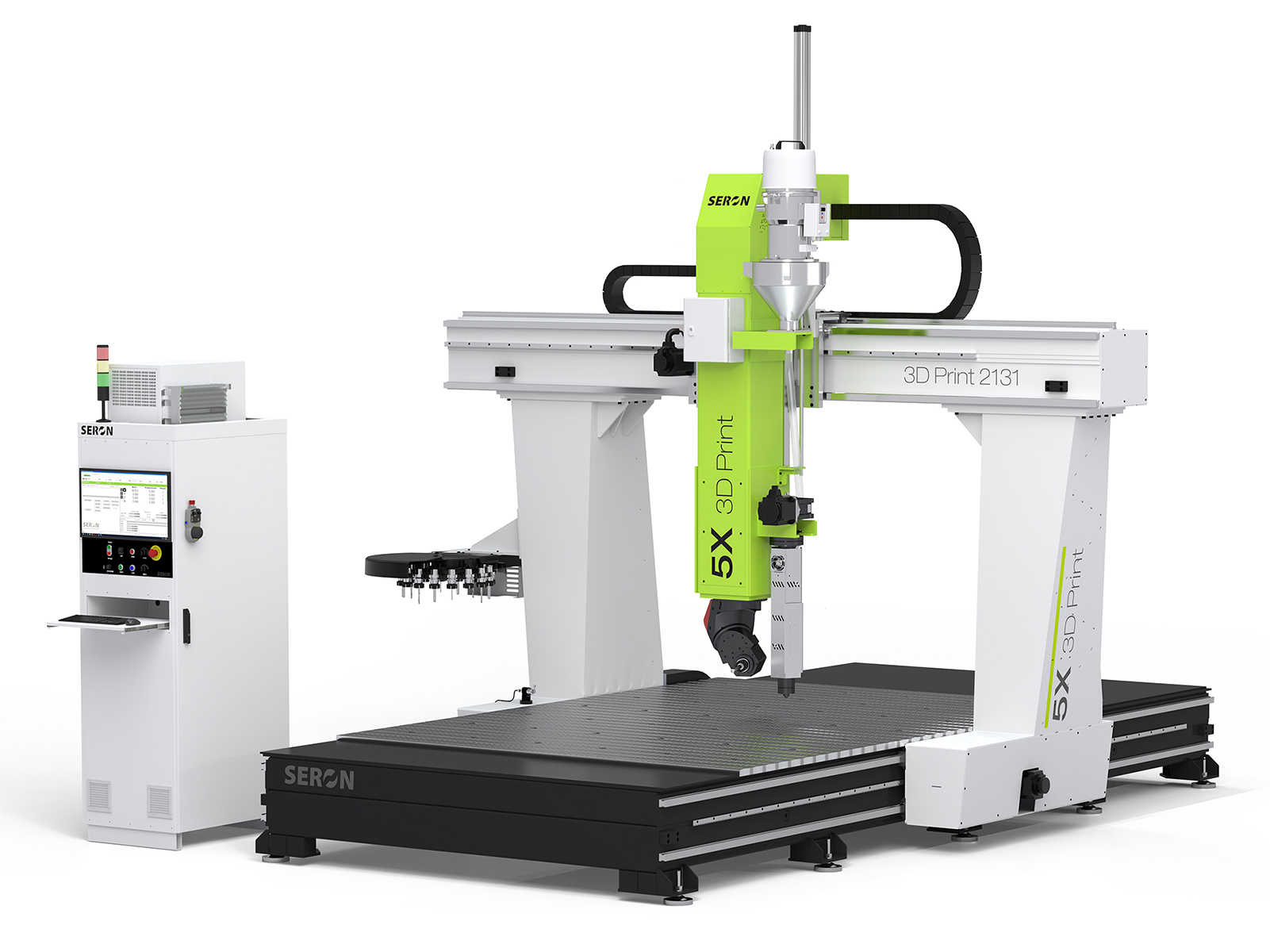

SERON 5X 3D Print
Hibridinis 5 ašių CNC apdirbimo centras, vienoje sistemoje sujungiantis didelio formato 3D spausdinimą ir precizinį frezavimą. Įrenginys leidžia iš pradžių suformuoti detalę adityviniu būdu, o vėliau tame pačiame įrenginyje atlikti jos mechaninį apdirbimą ir pasiekti reikiamą geometriją, paviršiaus kokybę bei matmenų tikslumą.
3D spausdinimas ir 5 ašių CNC apdirbimas vienoje mašinoje
SERON 5X 3D Print sukurtas sudėtingų didelio formato elementų gamybai, kai vien tik 3D spausdinimo paviršiaus kokybės arba tikslumo nepakanka.
3D spausdinimo galvutė leidžia greitai suformuoti ruošinį sluoksnis po sluoksnio. Po spausdinimo ruošinys gali būti preciziškai frezuojamas CNC galvute – galima apdirbti paviršius, kontūrus, angas, briaunas ir sudėtingą erdvinę geometriją.
Tai ypač naudinga gaminant didelius prototipus, formas, modelius, individualius komponentus bei mažas ir vidutines sudėtingų gaminių serijas.
Vienas įrenginys – du procesai
- didelio formato 3D spausdinimas;
- 3 ir 5 ašių CNC frezavimas;
- adityvinės ir mechaninės gamybos kombinavimas;
- sudėtingų erdvinių paviršių apdirbimas;
- mažesnis ruošinio medžiagos sunaudojimas;
- galimybė visą gamybos procesą atlikti savo įmonėje.

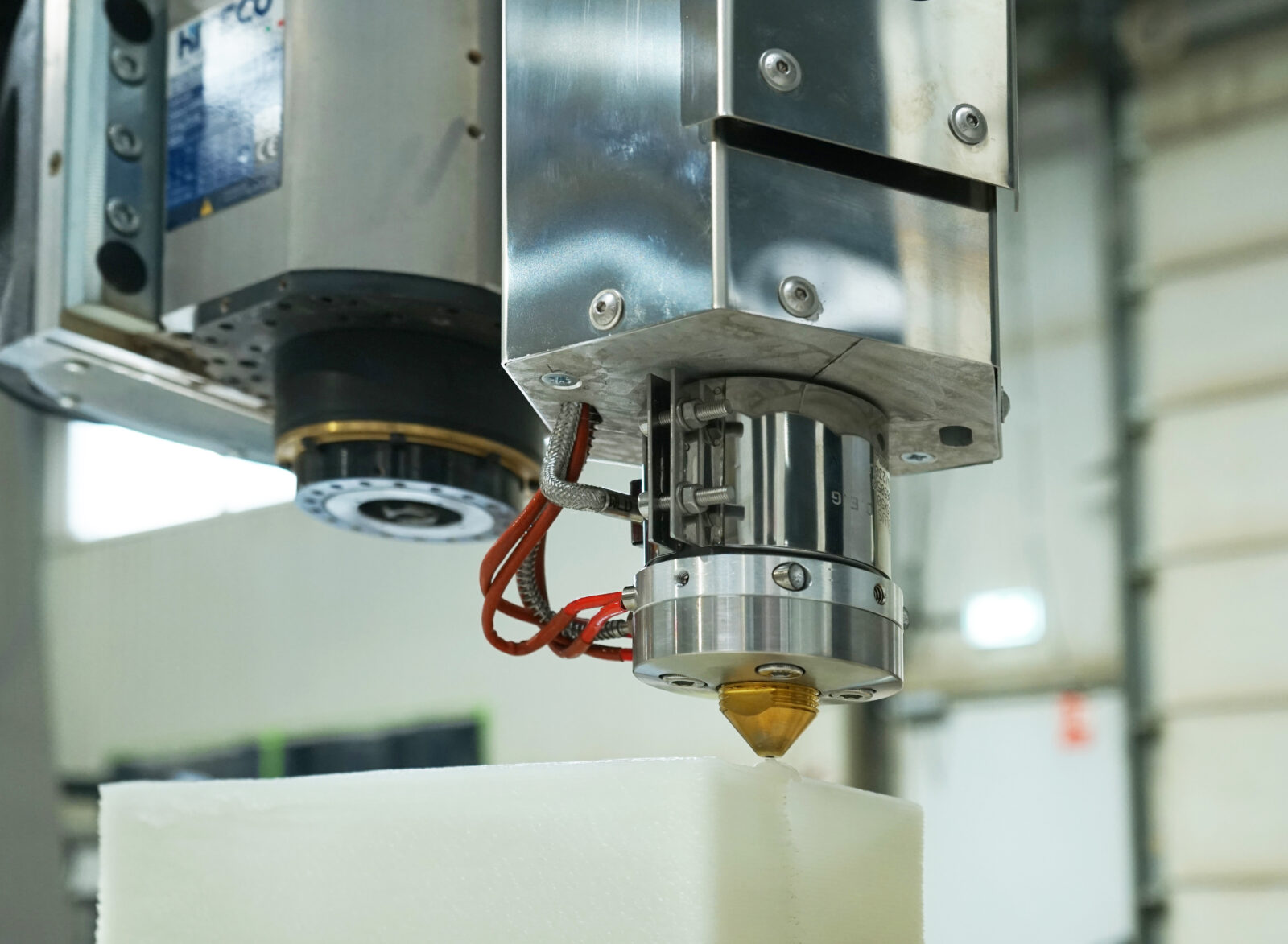

Didelio formato 3D spausdinimo galvutė
CNC staklių ašimis valdoma 3D spausdinimo galvutė skirta didelio formato gaminių formavimui. Priklausomai nuo reikalingo našumo SERON numato skirtingo našumo spausdinimo galvučių konfigūracijas.
Priklausomai nuo spausdinamo objekto dydžio ir pasirinktos galvutės gali būti naudojami maždaug 4–25 mm skersmens purkštukai.
Platus medžiagų pasirinkimas
3D spausdinimo procesui gali būti naudojamos įvairios termoplastinės medžiagos bei pluoštu armuoti mišiniai. Atspausdintą elementą galima toliau mechaniškai apdirbti CNC būdu.

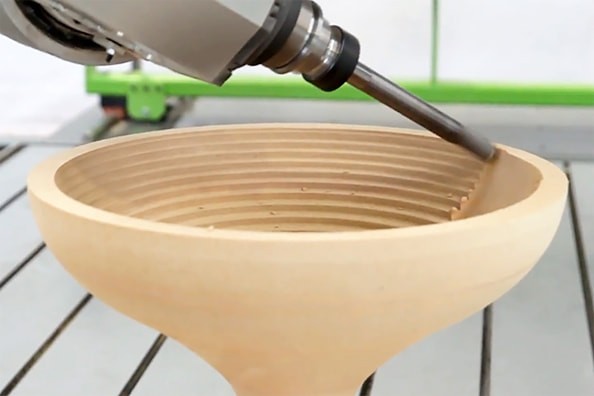

Precizinis galutinis ruošinio frezavimas
Atspausdinus ruošinį, 5 ašių CNC sistema leidžia tiksliai apdirbti jo paviršius. Sukiojama A/C galvutė suteikia galimybę pasiekti sudėtingus paviršius ir apdirbti detalę iš skirtingų kampų.
RTCP technologija aktyviai kontroliuoja įrankio galinį tašką keičiantis sukamųjų ašių padėčiai. Tai svarbu atliekant simultaninį 5 ašių apdirbimą.
- simultaninis 5 ašių apdirbimas;
- RTCP įrankio taško kontrolė;
- sudėtingų 3D paviršių frezavimas;
- mažesnis ruošinio permontavimo poreikis;
- didelė sudėtingų detalių gamybos laisvė.

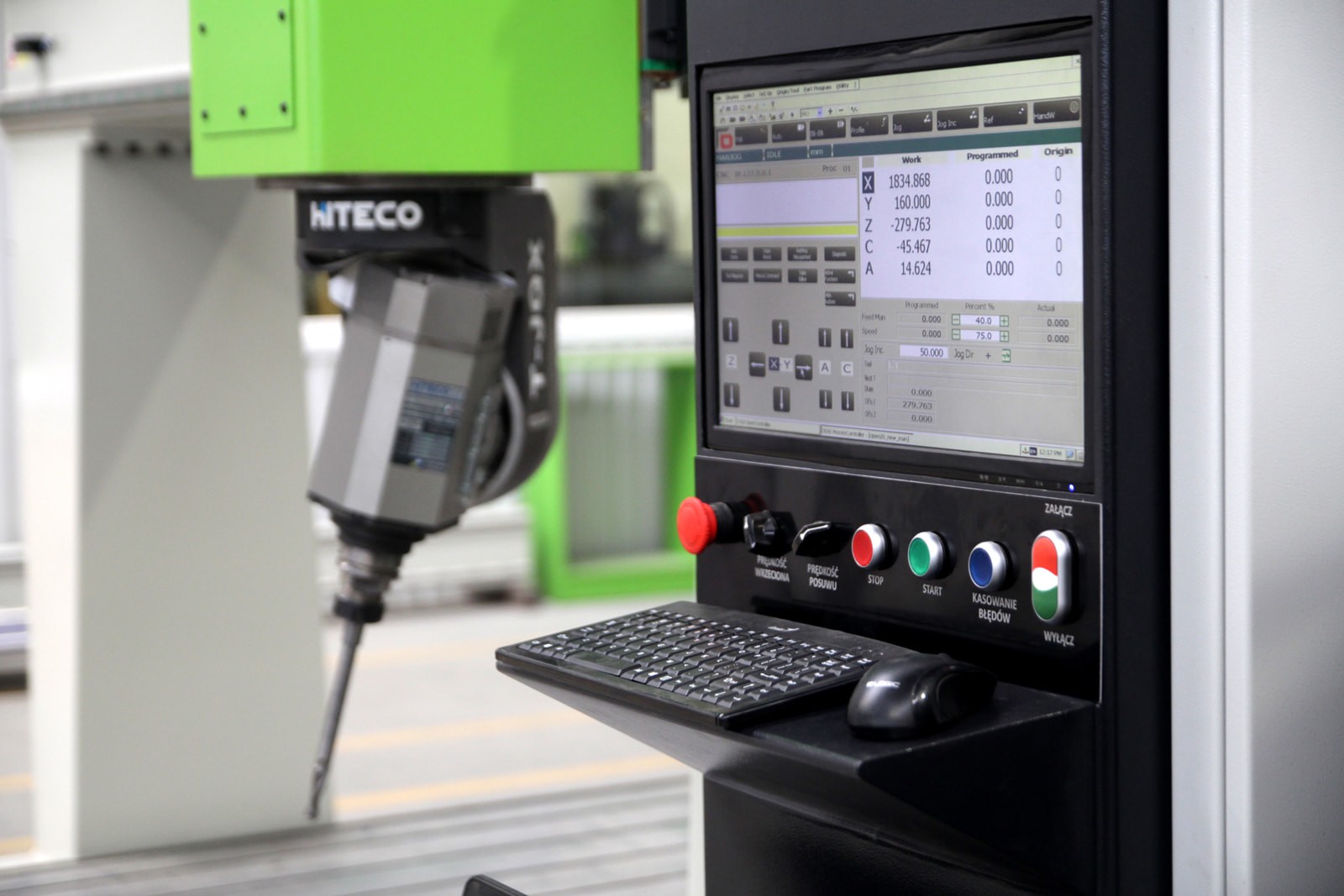

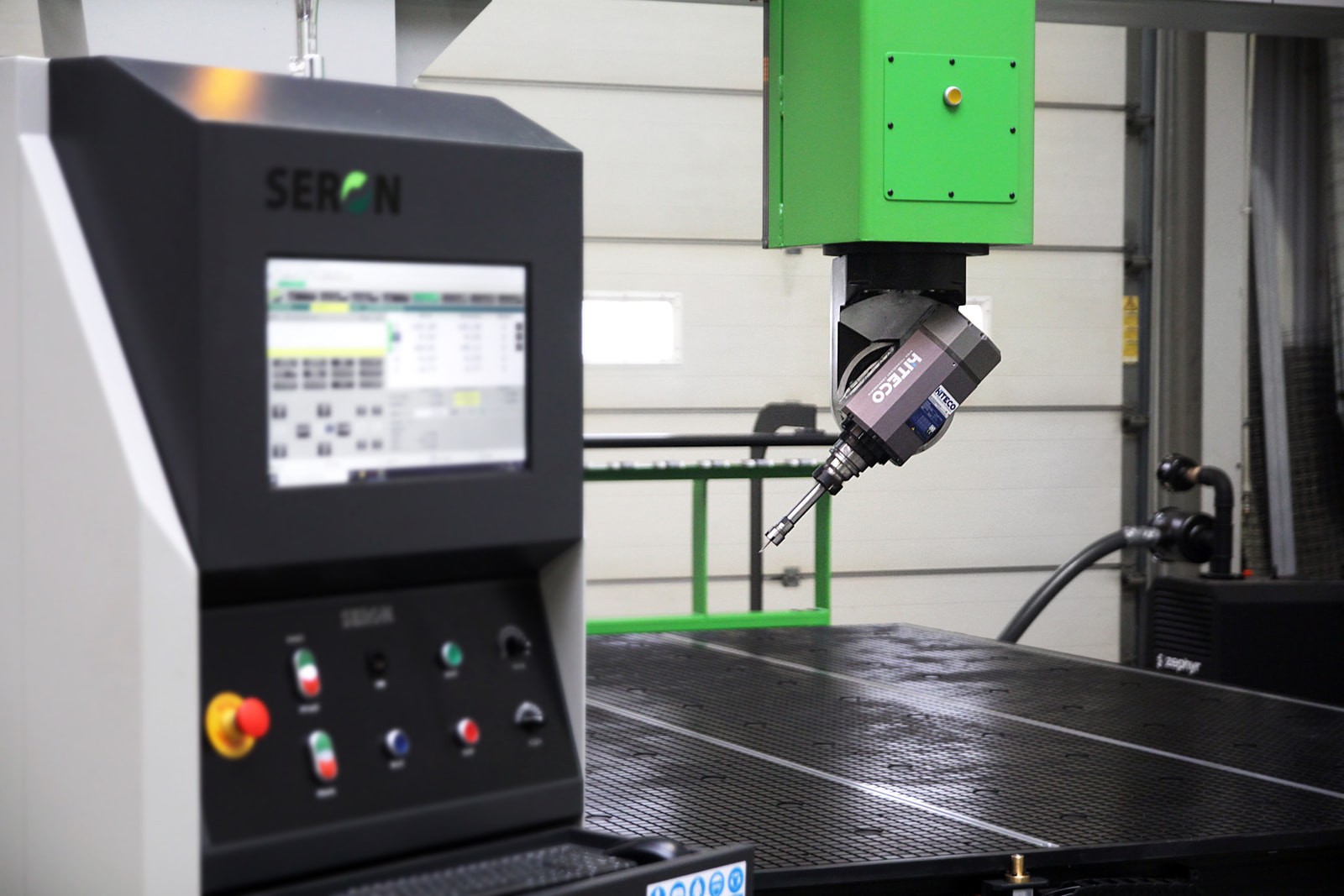

Pramoninė realaus laiko CNC valdymo sistema

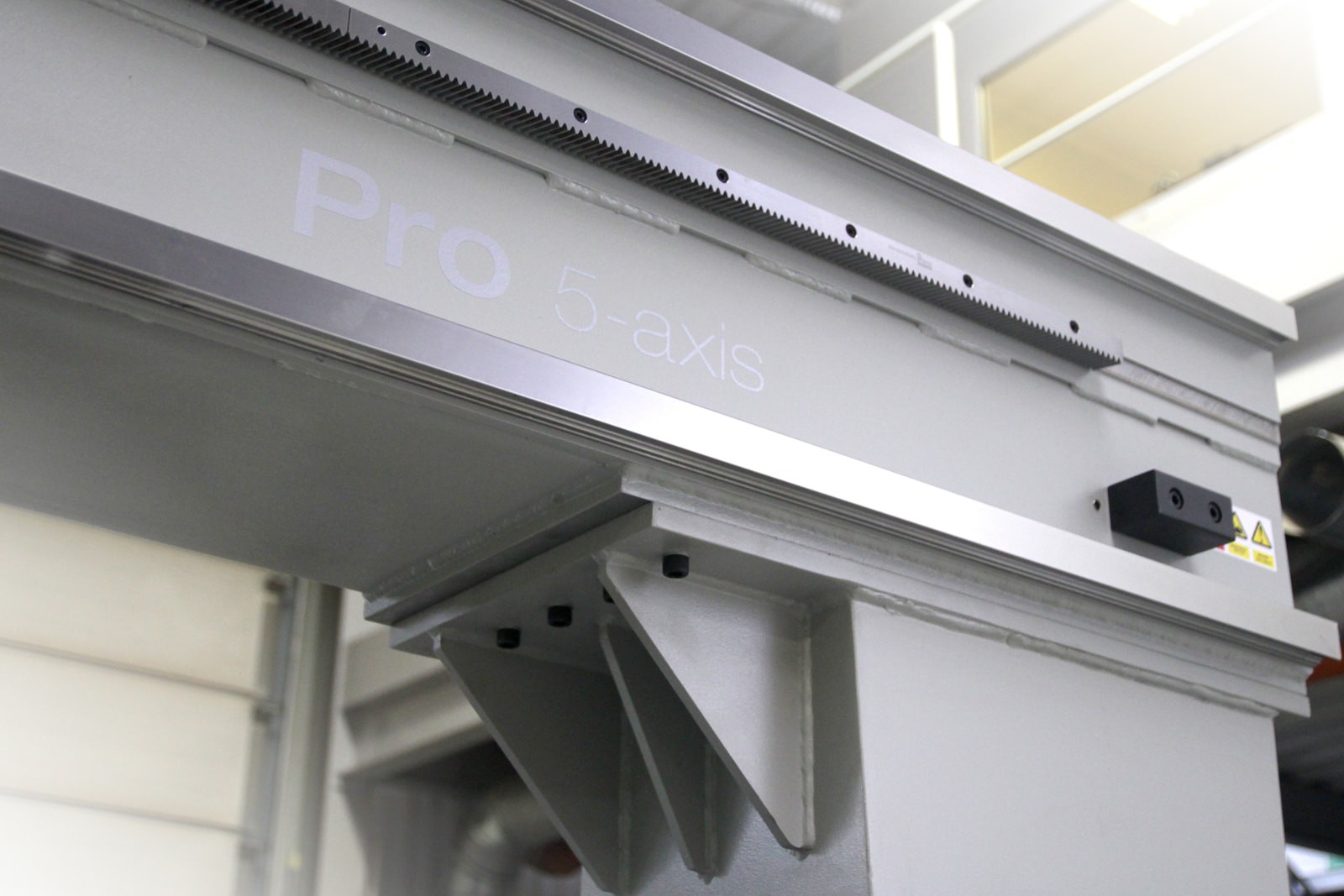

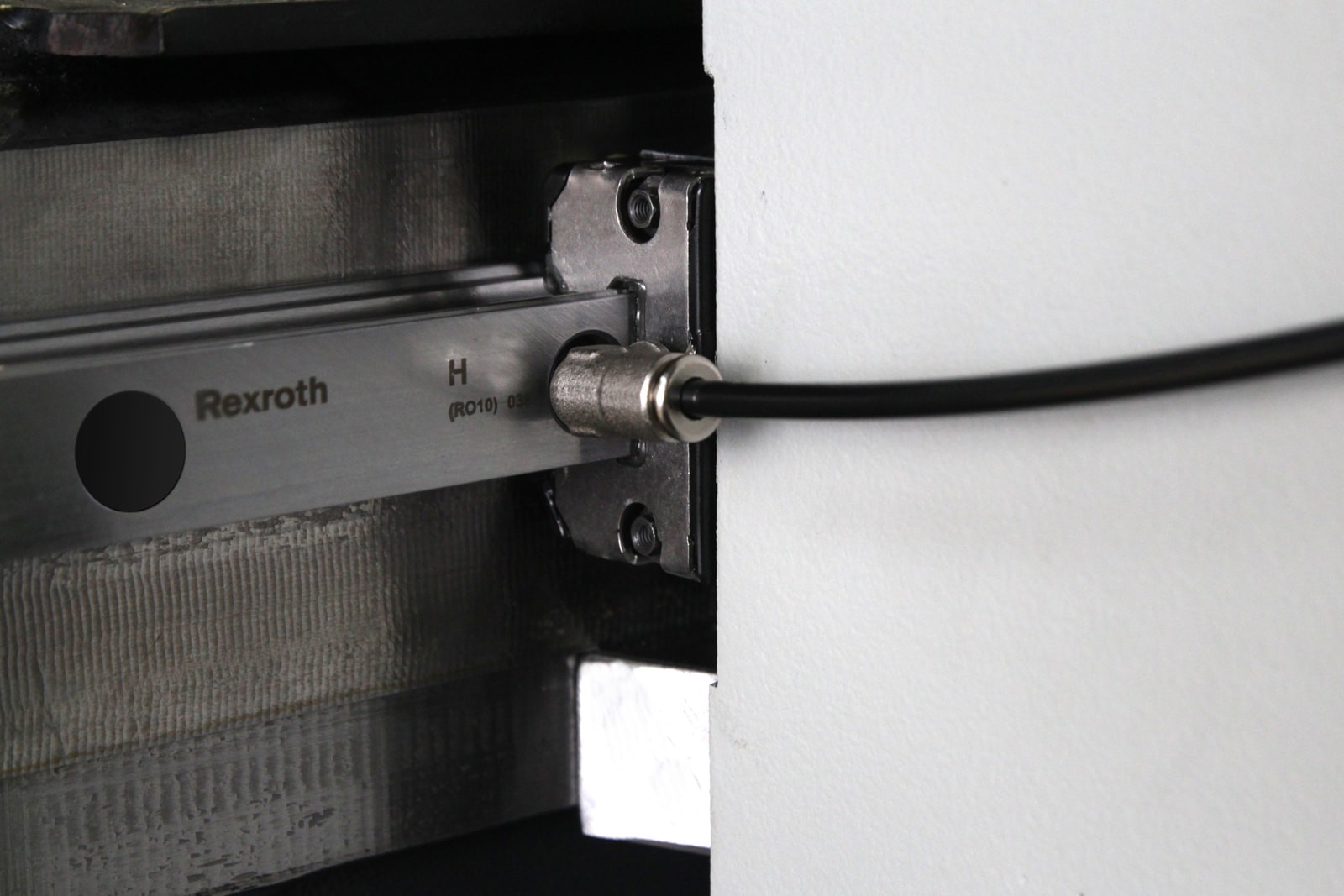

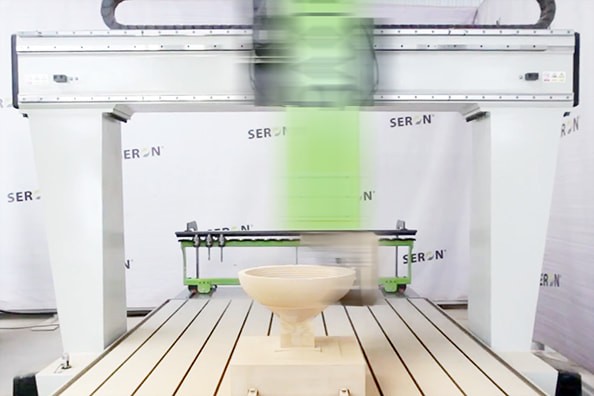

Tvirta pramoninė konstrukcija ir precizinė mechanika

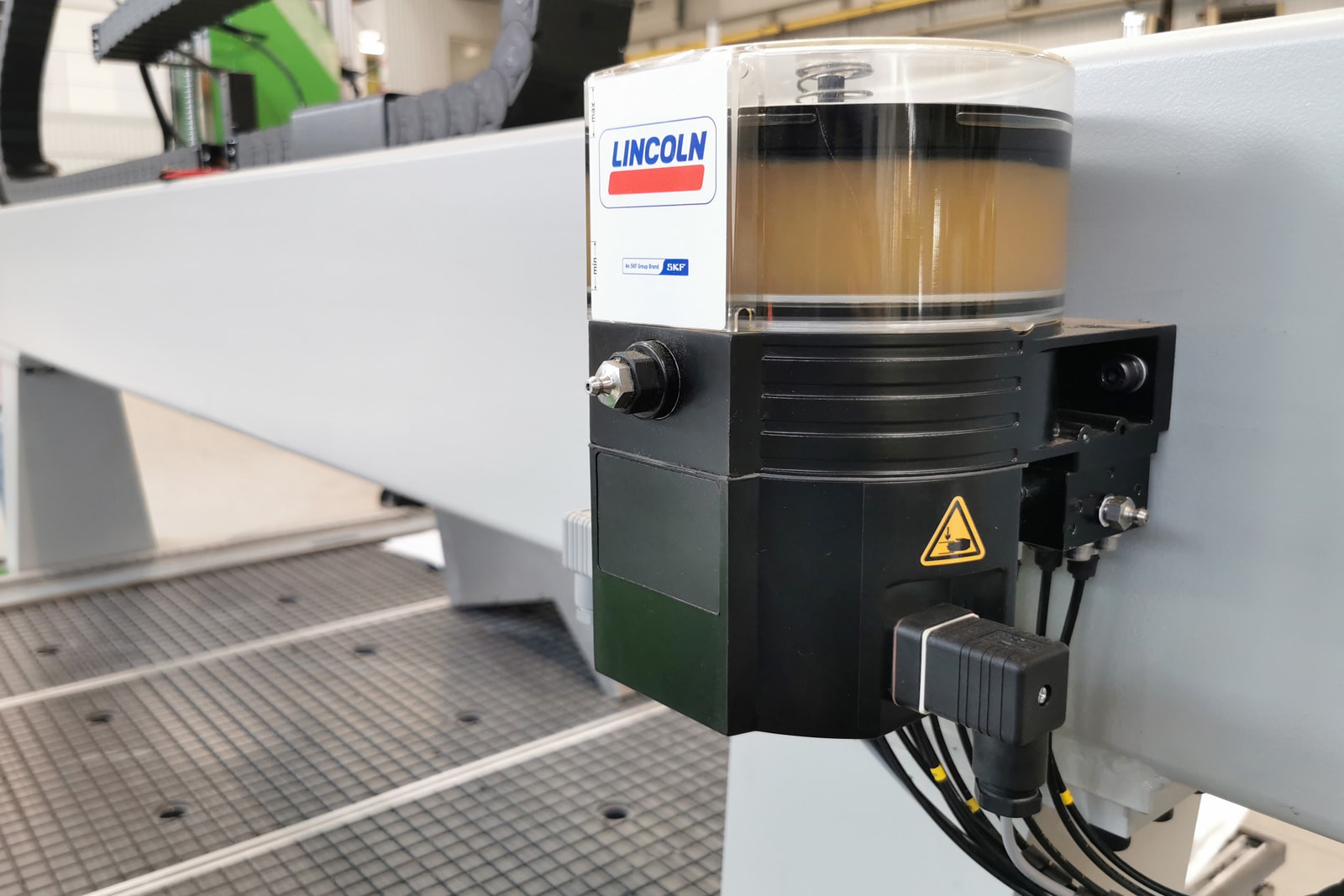

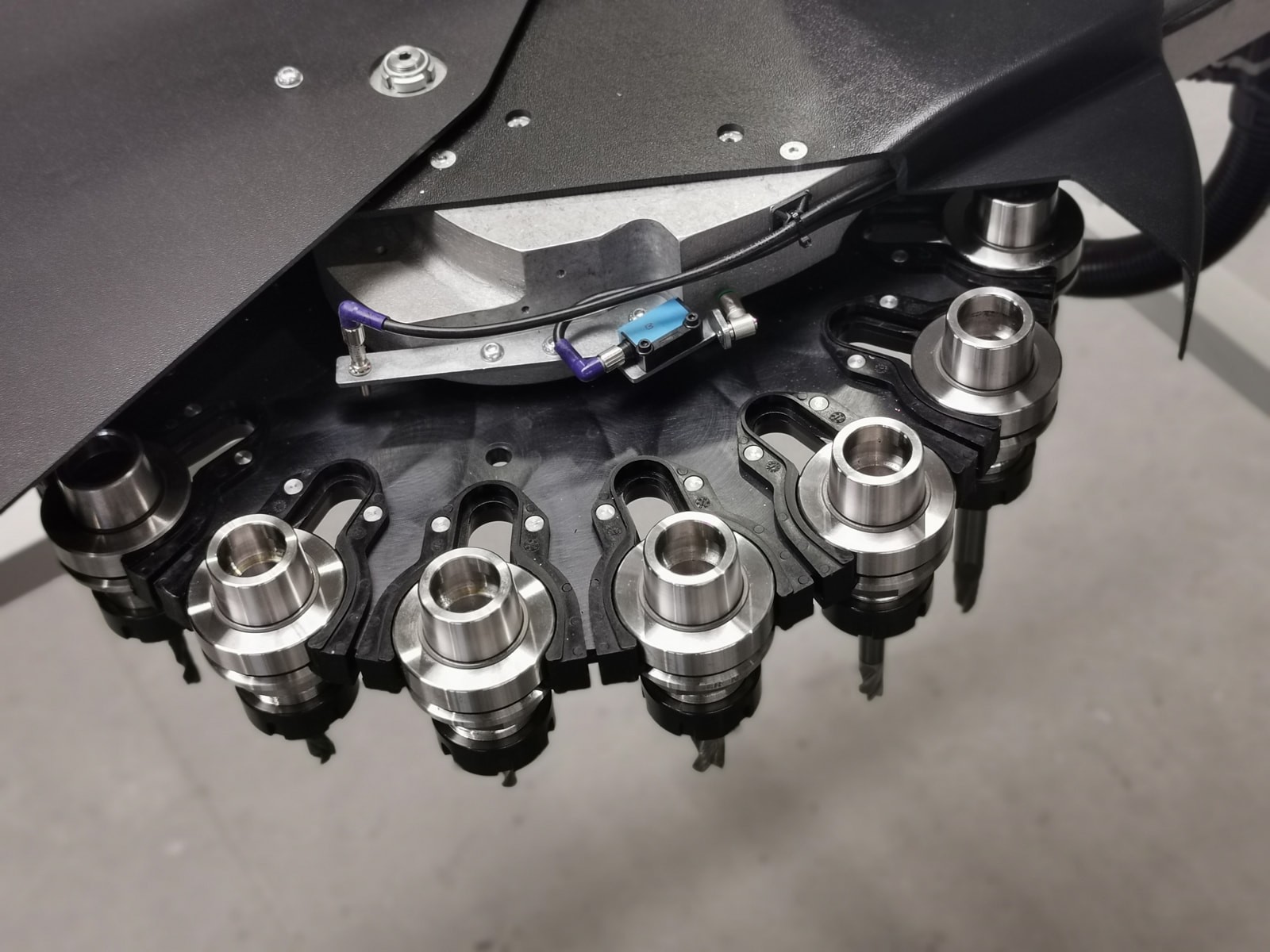

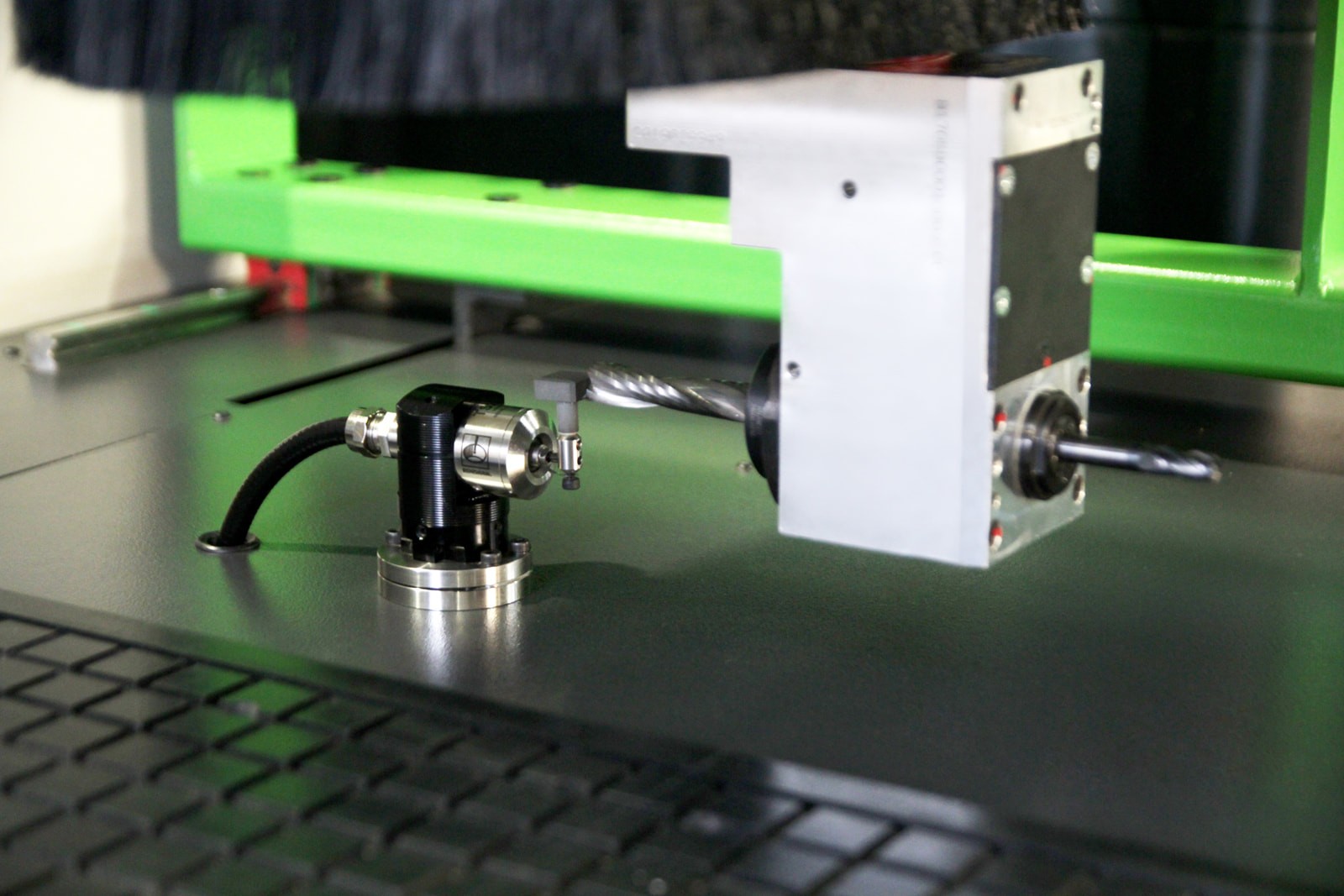

Automatizuotai gamybai pritaikyta įranga

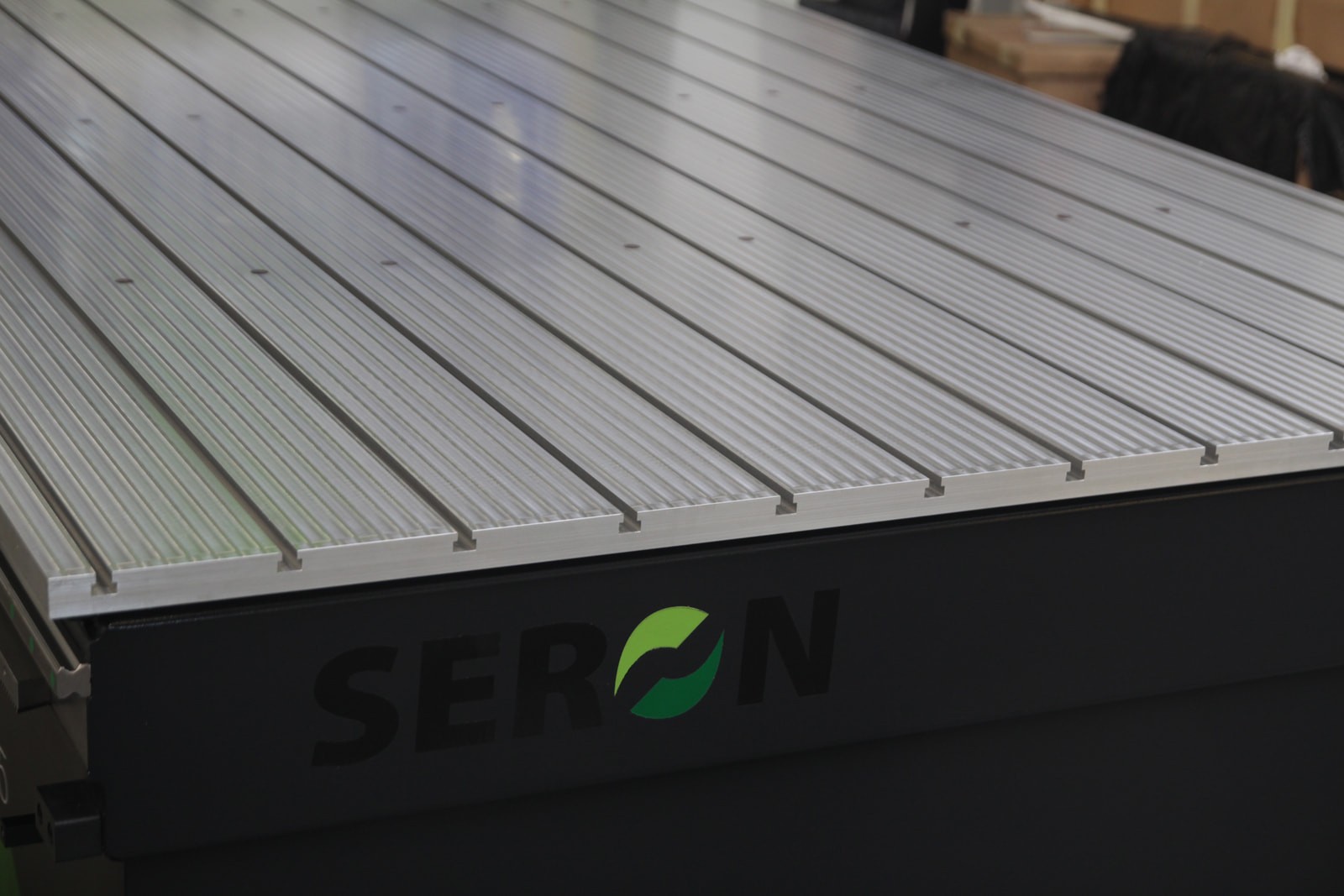

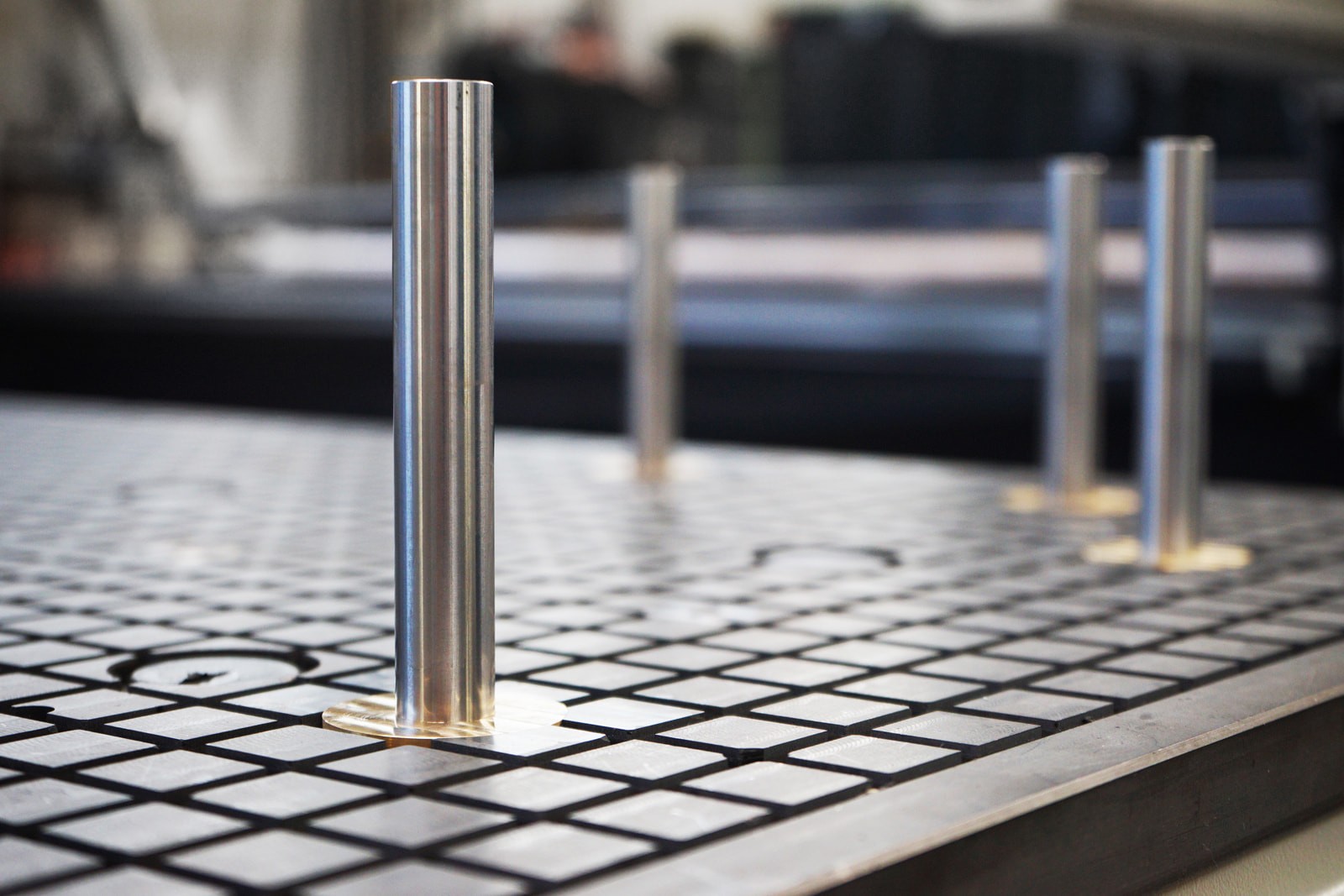

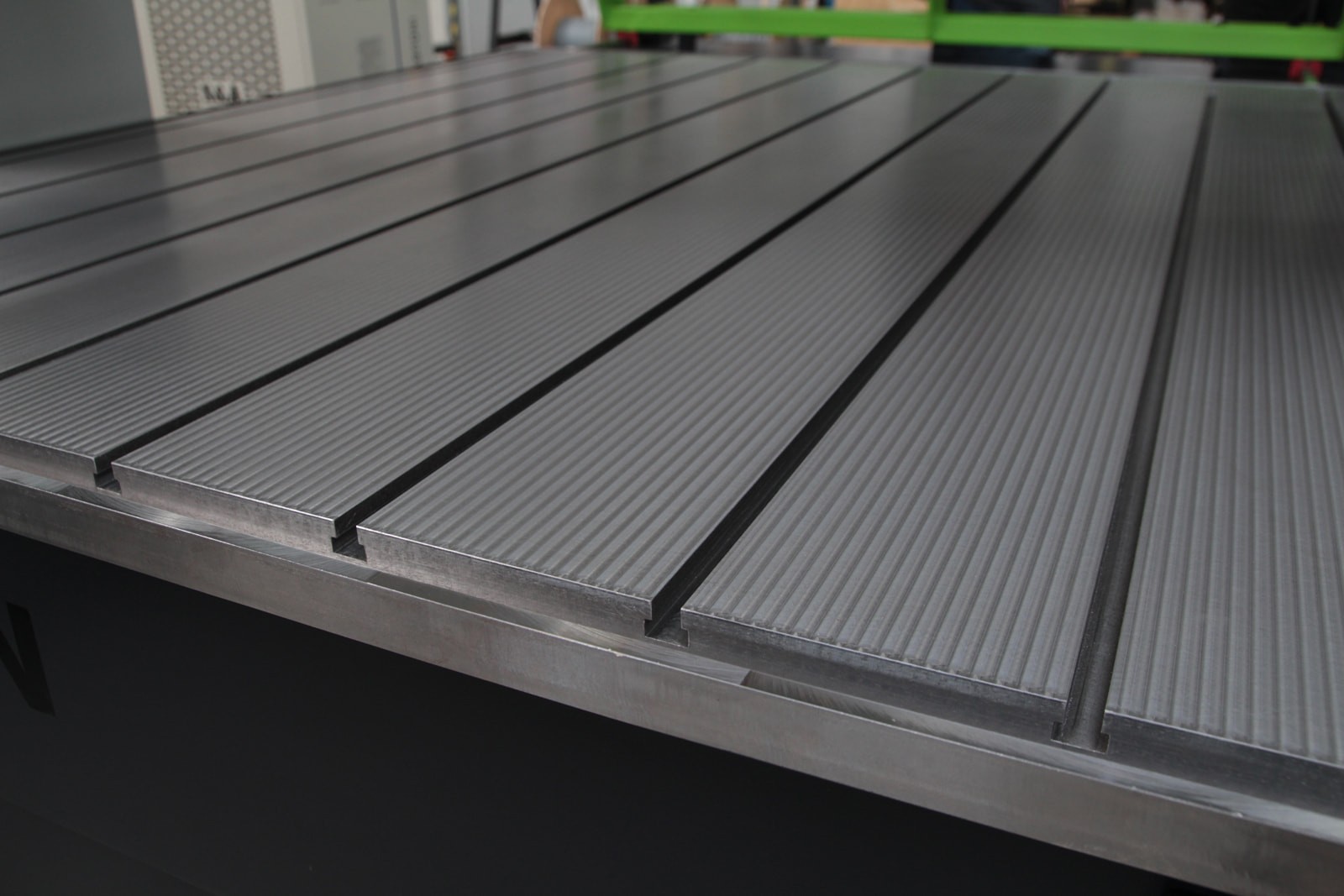

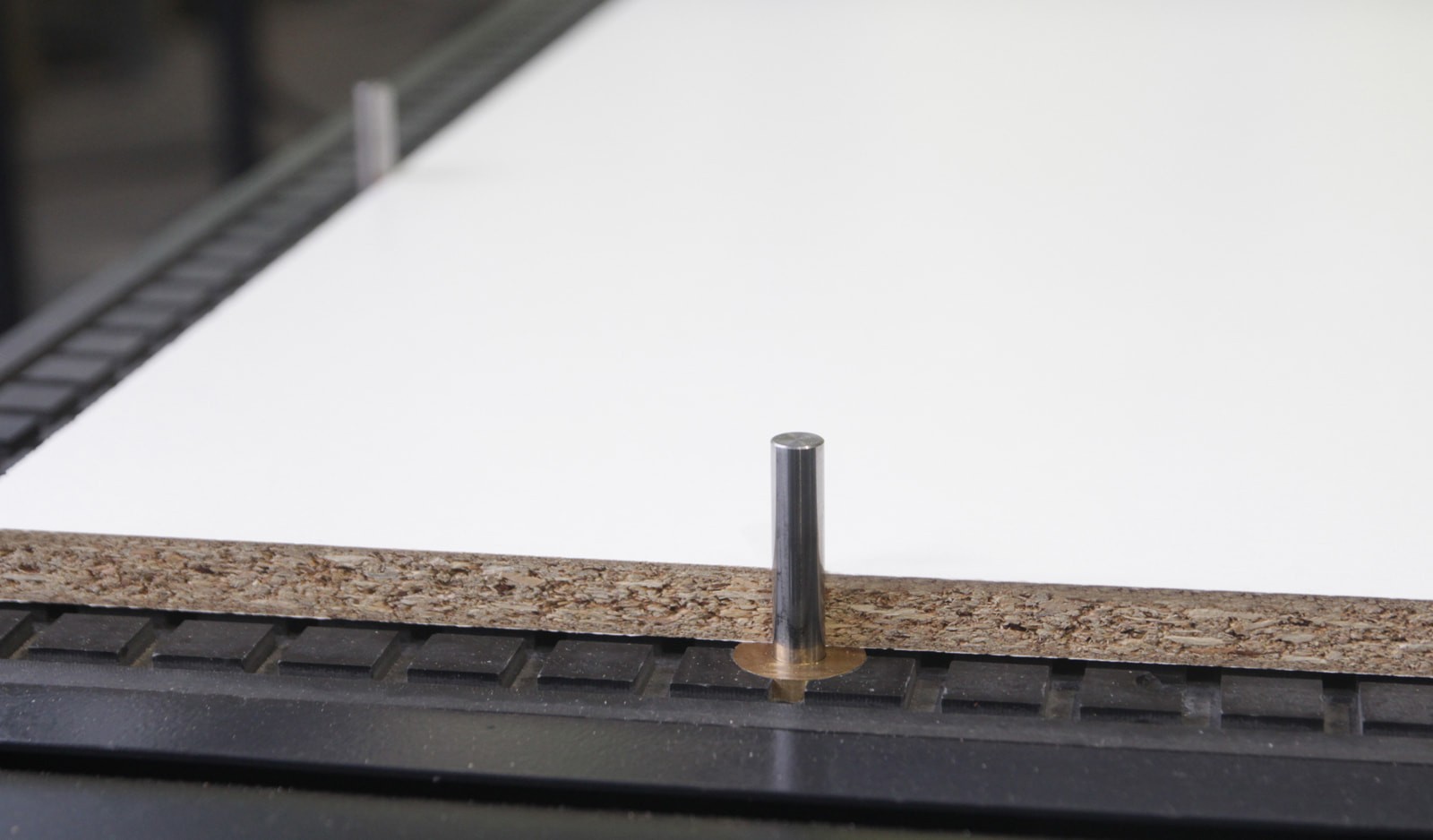

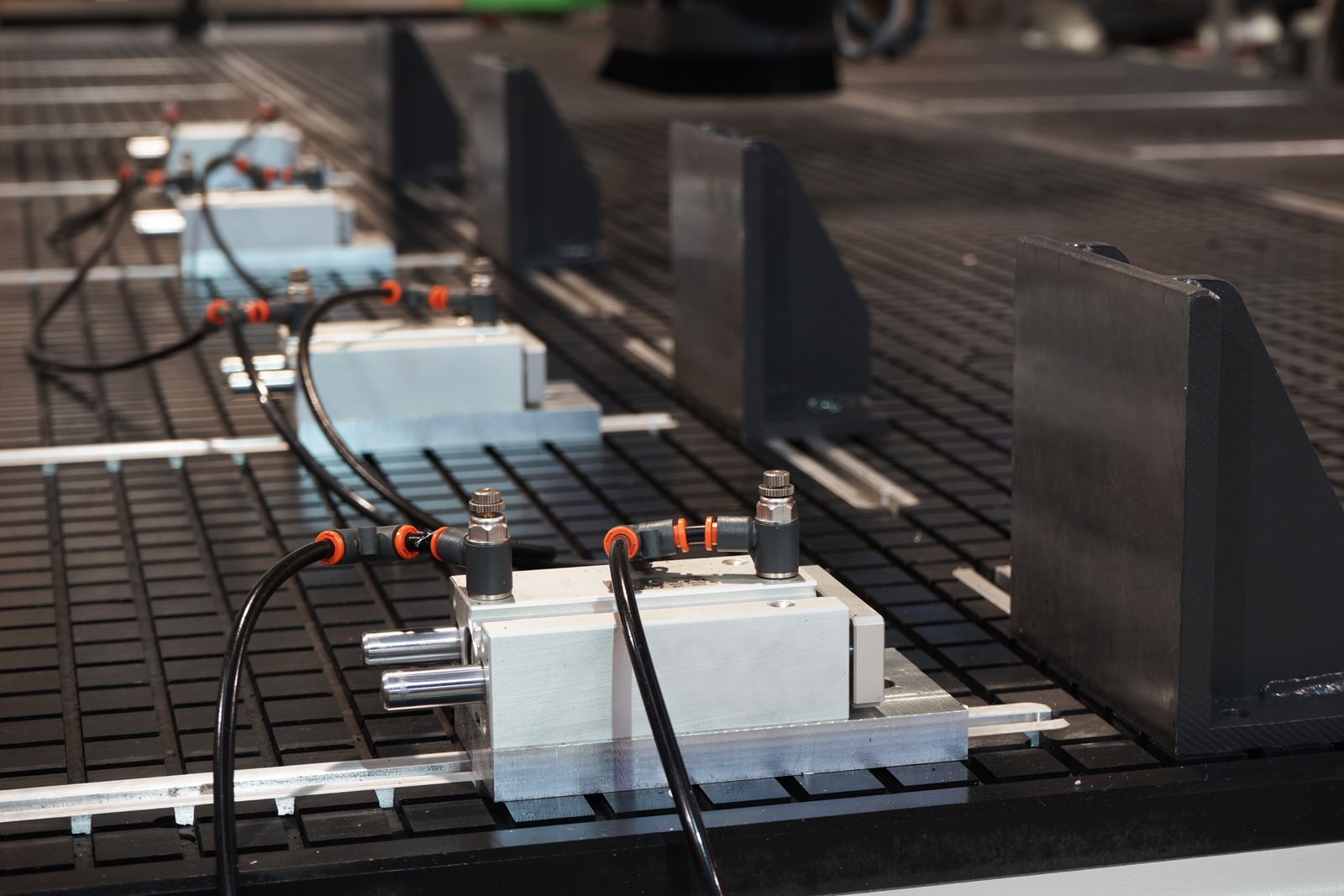

Stalo konfigūracija pagal gamybos technologiją

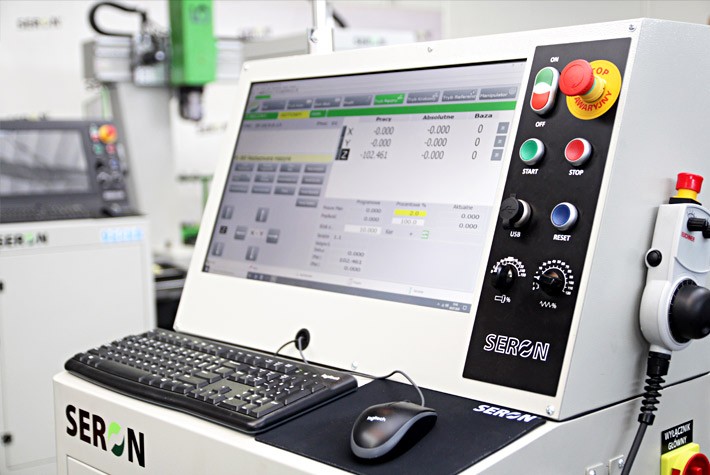

Pramoninė valdymo spinta
Elektrinė ir valdymo įranga integruojama į pramoniniam eksploatavimui pritaikytą valdymo sistemą. EtherCAT servopavarų komunikacija užtikrina greitą ašių tarpusavio sąveiką.
Nuotolinė prieiga suteikia galimybę atlikti diagnostiką ir techninę pagalbą prisijungus prie mašinos valdymo sistemos.
Kur naudojamas SERON 5X 3D Print?
Didelių formų, modelių, maketų ir sudėtingos geometrijos ruošinių gamyba.
Greita didelių funkcinių ir vizualinių prototipų gamyba.
Modeliai, prototipai, formos ir individualūs konstrukciniai elementai.
Didelio formato modeliai, formos ir nestandartiniai kompozitiniai elementai.
Formų ir pagalbinių gamybinių elementų ruošimas kompozitų gamybai.
Didelio formato erdviniai objektai ir individualios konstrukcijos.
SERON 5X 3D Print techninės charakteristikos
Galimos 6 000 / 40 000 / 50 000 aps./min. konfigūracijos
G.20 – iki 20 kg/h
G.50 – iki 50 kg/h
G.200 – iki 200 kg/h
SERON 5X 3D Print gaminamas individualiai pagal užsakymą, todėl galutinė darbinio lauko, elektrošpindelio, 3D spausdinimo galvutės, stalo ir papildomos įrangos konfigūracija parenkama pagal konkrečią technologinę užduotį.
Parinksime 5X 3D Print konfigūraciją pagal Jūsų gamybos užduotį
Nurodykite planuojamų gaminių matmenis, medžiagas, reikalingą 3D spausdinimo našumą ir mechaninio apdirbimo reikalavimus.
